HIPERMAX SERIESハイパーマックスシリーズ
【ハイパーマックスシリーズ用オプションパーツ】
ハイパーマックスシリーズ用オプションパーツ
-
ダンパー用車高調整
レンチセット(2ヶ) -

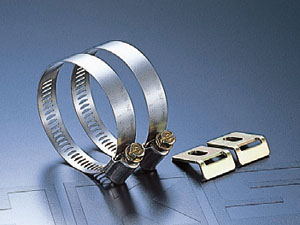

汎用ブラケット(2ヶ)
-

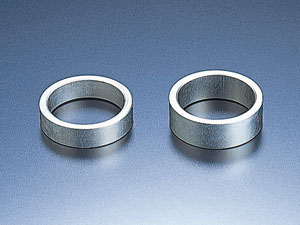

取付スペーサー(2ヶ)
-

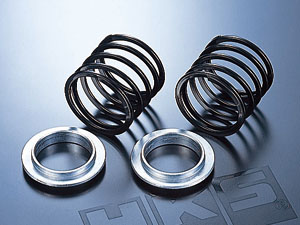

ヘルパースプリングセット(2ヶ)
-
ダストブーツセット(黒)(2ヶ)
-

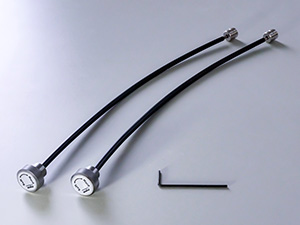

減衰調整用ケーブルセット(2ヶ)
-

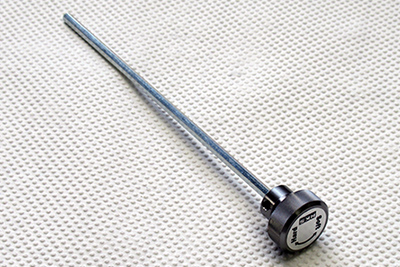

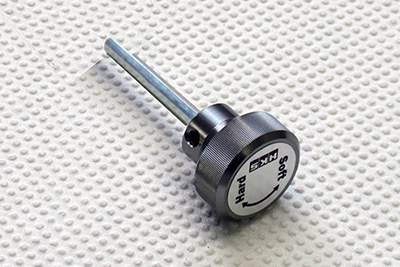

減衰力調整ダイヤル(1ヶ)
-

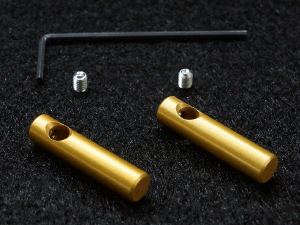

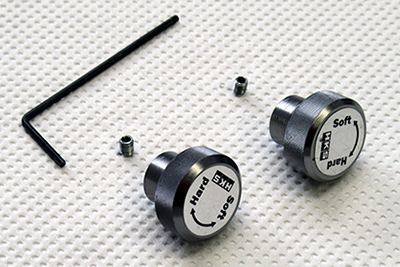

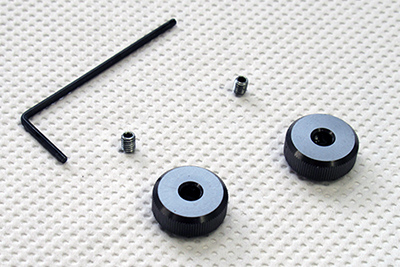

倒立用減衰調整ノブセット(2ヶ)
-
倒立ゴムアッパー
ベアリングセット(2ヶ) -
全長調整式倒立ダンパー

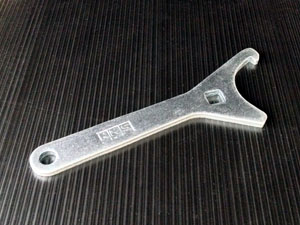

フックレンチ(12.7sq)(1ヶ)

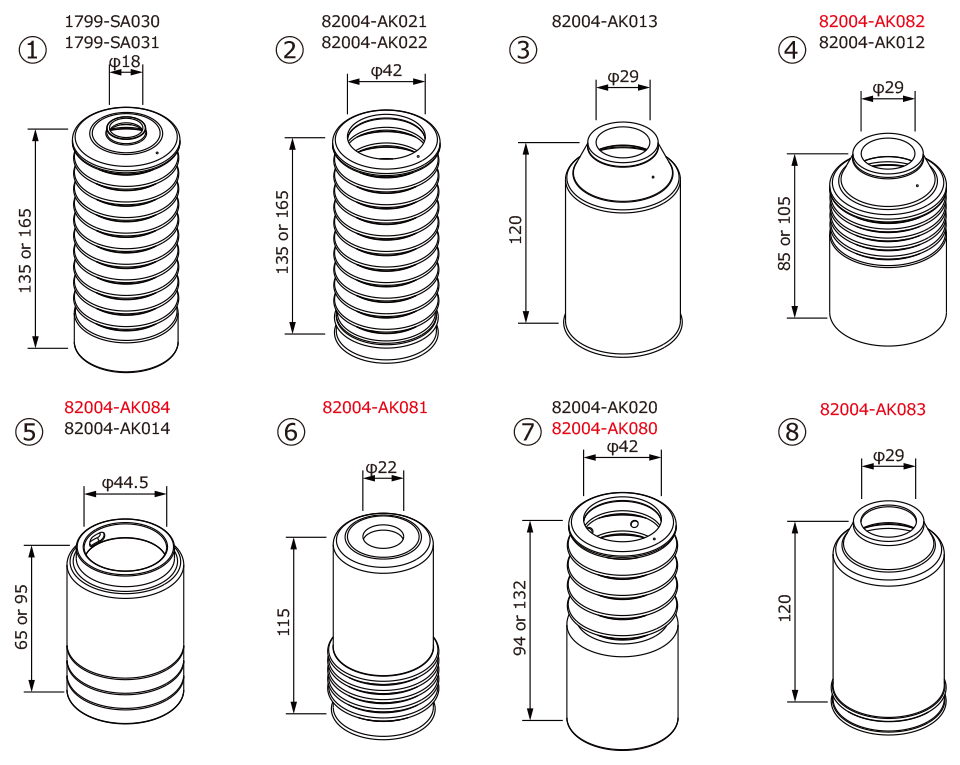

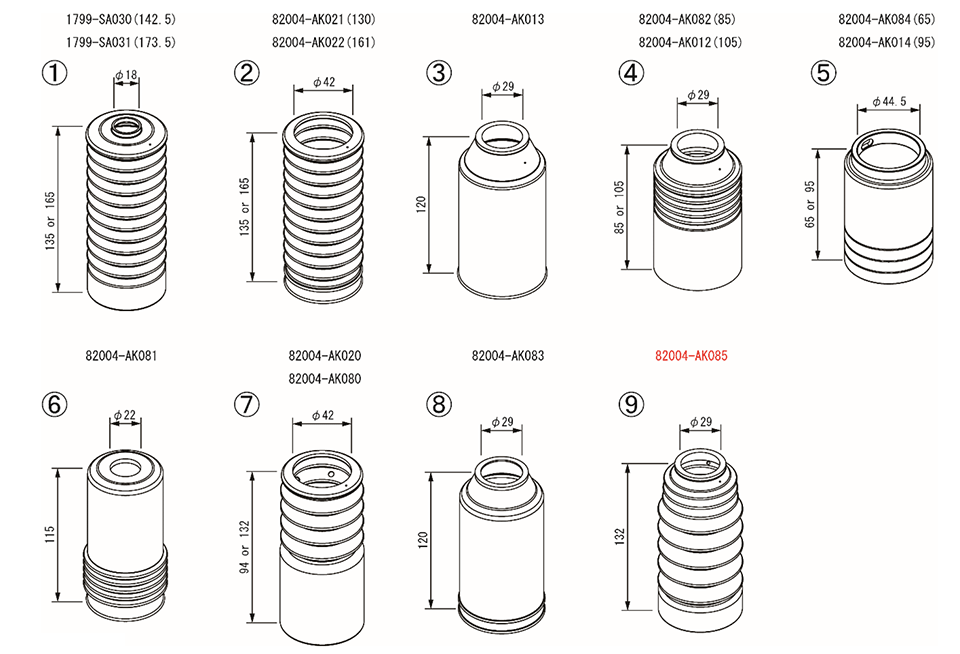

ダストブーツセット(2個1セット)
サスペンションキット内の専用ダストブーツの補修部品を追加設定しました。
装着することにより、飛び石等による2次的災害からダンパーを保護。耐久性を更に向上させる事ができます。

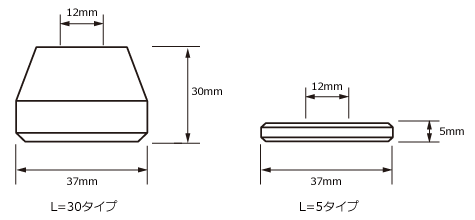

バンプラバー(2個1セット)
スラストワッシャー(2個1セット)
正立式のコイルオーバーダンパーにおいて、スプリングとロアシートの間にはさむことで車高調整時に調整シートがまわしやすくなり、作業性が向上します。

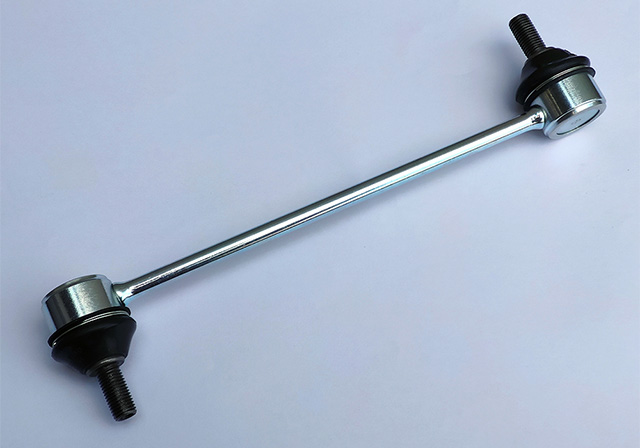

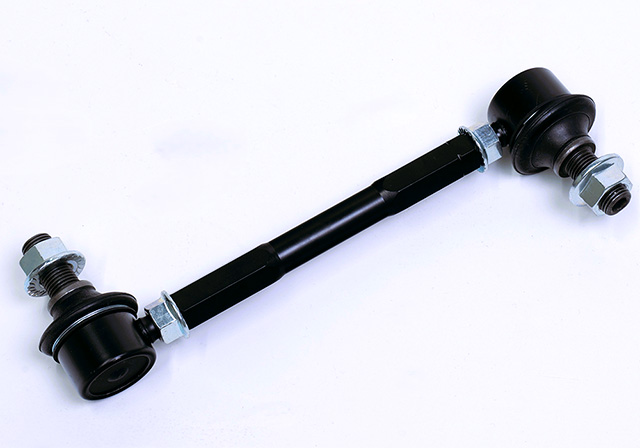

スタビライザーリンク(1ケ)
製品に同梱されている専用スタビライザーリンクを補修部品設定。
※同梱されているアイテムに限ります。

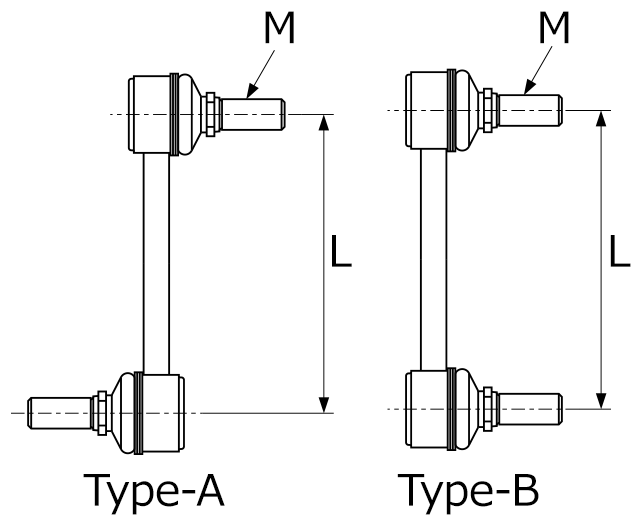

Type-A
Type-B
【サイズ表】
コード№ | L | M | タイプ |
---|---|---|---|
82004-AK051 | 45 | M12 | A |
82004-AK052 | 210 | M12 | A |
82004-AK053 | 236.5 | M12 | A |
82004-AK054 | 260 | M12 | A |
82004-AK055 | 200 | M10 | A |
82004-AK056 | 215 | M10 | A |
82004-AK057 | 230 | M10 | A |
82004-AK058 | 280 | M10 | A |
82004-AK063 |
260 | M10 | A |
82004-AK059 | 235 | M12 | B |
82004-AK060 | 230 | M10 | B |
82004-AK061 | 270 | M10 | B |
82004-AK062 |
310 | M12 | B |
主な適合キット
コードNo. | 商品名称 | 主な適合キット |
---|---|---|
82004-AK051 | スタビライザーリンク A1 | VABのIV GT系およびIV SP |
82004-AK052 | スタビライザーリンク A2 | ZN6/ZC6のIV GT系およびIV SP系キット |
82004-AK053 | スタビライザーリンク A3 | S-style X(NHW20, C25) |
82004-AK054 | スタビライザーリンク A4 | S-style X(E52, RC1) |
82004-AK055 | スタビライザーリンク A5 | S-style L(JF3) |
82004-AK056 | スタビライザーリンク A6 | IV GT 20SPEC(ZC32S) |
82004-AK057 | スタビライザーリンク A7 | S-style C(E12,JB7), S-style L(E12,HE12), IV GT(E12, K13, GD3, ZC32S, HA36S), IV GT 20SPEC(HA36S), IV SP(ZC33S, HA36S) |
82004-AK058 | スタビライザーリンク A8 | S-style C(JF1, JG1), IV GT(ZC33S), IV GT 20SPEC(ZC33S), IV SP(FK8) |
82004-AK063 |
スタビライザーリンク A9 | |
82004-AK059 | スタビライザーリンク B1 | S-style C(NHP10), IV GT(NCP131, NHP10) |
82004-AK060 | スタビライザーリンク B2 | S-style C(GJ1) |
82004-AK061 | スタビライザーリンク B3 | S-style X(GE8, ZE2), S-style C(GE8, GP5), IV GT(GE8, ZF1) |
82004-AK062 | スタビライザーリンク B4 | SP(GXPA16), R(GXPA16) |

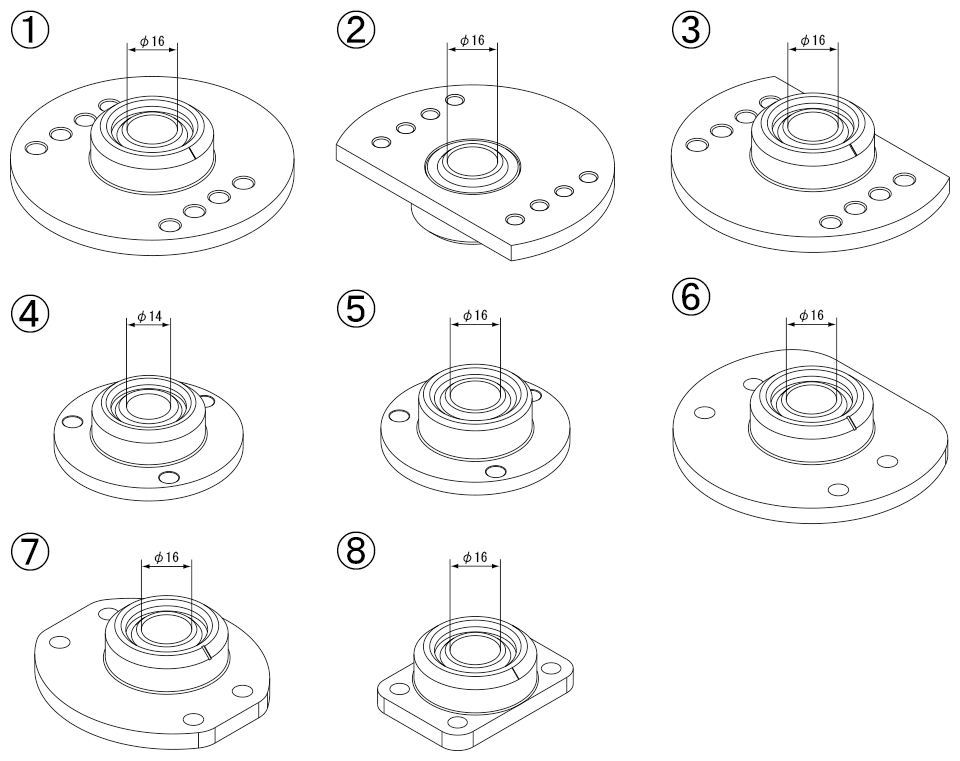

スフェリカルベアリング(2個1セット)
スフェリカルボディにスフェリカルベアリングを圧入したASSY品。
ピロアッパーマウントのピロボールが消耗した場合の補修用としてご使用ください。ボルトオンで交換が可能です。
※注意事項:
必ず現在装着されている形状を確認してください。同一形状のものでなければ取付できませんので、下図をご参照の上、ご発注ください。
■HIPERMAX R | |
---|---|
(6) | R(FRONT)[ZC33S/GXPA16] |
(7) | R(FRONT)[JW5] |
(8) | R(FRONT) [S13,S14,S15] |
■HIPERMAX MAX IV SP | |
---|---|
(1) | ZN6(F), CT9A(F), CZ4A(F), GDB(E-G)(F), GRB(F) |
(2) | - |
(3) | S15(F) |
(4) | ZN6(R), S15(R), BNR32(F), BNR32(R), BNR34(F), BNR34(R), R35(F), R35(R), Z33(F), Z33(R), CT9A(R), CZ4A(R), GRB(R), FD3S(F), FD3S(R) |
(5) | GDB(E-G)(R) |
(6) | - |
■HIPERMAX S | |
---|---|
(1) | ZN6(F), CP9A(F) |
(2) | - |
(3) | - |
(4) | - |
(5) | - |
(6) | - |
■HIPERMAX MAX IV GT | |
---|---|
(1) | ZN6(F), CP9A(F) |
(2) | - |
(3) | - |
(4) | - |
(5) | - |
(6) | - |
■HIPERMAX S-Style X | |
---|---|
(1) | - |
(2) | #CR30W(F), #NH10W(F), AZR60G(F), ZRR70W(F), E52(F) |
(3) | NCP31(F), QNC21(F), NHW20(F), ZVW30(F), ZVW4#W(F), GSR50W(F), GGH20W(F), C25(F), RF3(F), RG1(F), RK1(F) |
(4) | JZS161(F), JZS161(R), JZS171(F), JZS171(R), JZS177(F), JZS177(R), UCF20(F), UCF20(R), UCF30(F), UCF30(R), GRS18#(F), GRS18#(R) |
(5) | - |
(6) | - |
■HIPERMAX D' | |
---|---|
(1) | - |
(2) | - |
(3) | - |
(4) | JZX100(F), JZX100(R), JZX110(F), JZX110(R), S13(R), S14(R), S15(R) |
(5) | - |
(6) | - |
