フィット GE8
MAX IV GT Code No. 80230-AH004
¥192,240
(税抜価格 ¥178,000)


▲写真はGE8用です。

スポーツ走行における操作性とストリートでの乗り心地をブラッシュアップした新世代スポーツサスペンション



■ 適合/取付情報   ■ 仕様
エンジン型式 L15A
年 式 07/10 - 13/08
備 考 RS FF用
車高データはGE8のものです。

  FRONT REAR
減衰力調整 30段 30段
ベースバルブ - -
全長調整
アッパーマウント 純正を使用 純正を使用
倒立/正立 倒立 正立
ダンパー/スプリング構成 一体式 別体式
出荷時バネレート変更 不可
ワイヤーでの減衰力調整 - -
ヘルパースプリング
(バネレートN/mm)
- -


■ 車高情報 mm
  出荷時※2 テスト時 最大上限~最大下限※3 走行可能上限~走行可能下限※4
FRONT 車高※1 615 640 ~ 568 640 ~ 589
ノーマル比 -25 0 ~ -72 0 ~ -51
REAR 車高※1 620 651 ~ 602 651 ~ 602
ノーマル比 -31 0 ~ -49 0 ~ -49
※1. 路面からフェンダーアーチまでの高さ。
※2. 出荷時車高はHKS社内でのフルキット設定の組み合わせによる参考測定値データです。(当社の推奨車高になります。)
※3. 調整可能範囲(ただし、この場合の下限値での走行は保安基準適合外となりますので御注意ください。
またこの調整範囲内であっても車高によってはボディー・アーム等との干渉などをおこし、走行に支障をきたす恐れがあります。
なお、出荷時車高から極端に車高を下げて使用することによるダンパーオイル漏れ等の不具合に関しても保証対象外となりますので、御注意ください。)
※4. ボディ・アーム等への干渉等が無い走行可能な範囲。(ただしタイヤ・ホイールサイズ等の変更によってはその限りではありません。)
注).データは車両の個体差・組み立て条件により変化します。

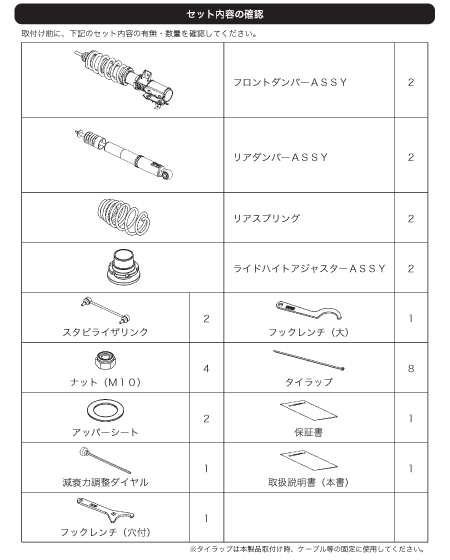

■ キット情報
● フルキット設定スプリング
  F R
バネレートN/mm(kgf/mm) 59 ( 6 ) 37 ( 3.8 )
自由長(mm) 220 -
スプリングタイプ 直巻樽型 専用形状
バネレート変更時推奨範囲N/mm(kgf/mm) ±20 ( 2 ) -
● ダンパースペック
  F R
減衰力(伸び側/縮み側)N※ 451 / 177 206 / 147
出荷時ダイヤル位置 15 15
ダンパー残りストローク(伸び側/縮み側)mm 41 / 58 36 / 89
※ 減衰力値はピストン速度0.1m/sec時の値です。
● セッティングデータ
  F R
出荷時 テスト時 走行可能上限
走行可能下限
出荷時 テスト時 走行可能上限
走行可能下限
ケース長
(mm)
320 342 307 387 418 370
スプリング
セット長(mm)
210 220 - - - -
巻き上げ寸法
(mm)
54 76 31 32 57 18
レバー比 1.15 1.25(spg) , 1.00(dmp)
※ 走行可能上限・走行可能下限につきましては、上記: 車高情報の欄外※3をご参照下さい。


■ テスト車両情報
  F R
車重(カタログ値)kg - -
タイヤサイズ(空気圧)kPa 205 / 45 - 16 ( 230 ) 205 / 45 - 16 ( 220 )
ホイールサイズ 7 JJ × 16 inset 41 7 JJ × 16 inset 41
アライメント
(トー/キャンバー)
テスト時 out 1 mm / -1°45' in 3 mm / -1°27'
基準値 0 ± 3 mm / 0°00' ± 1° 2 +3 -2 mm / -1°00' ± 1°
※ 当社での測定値です。

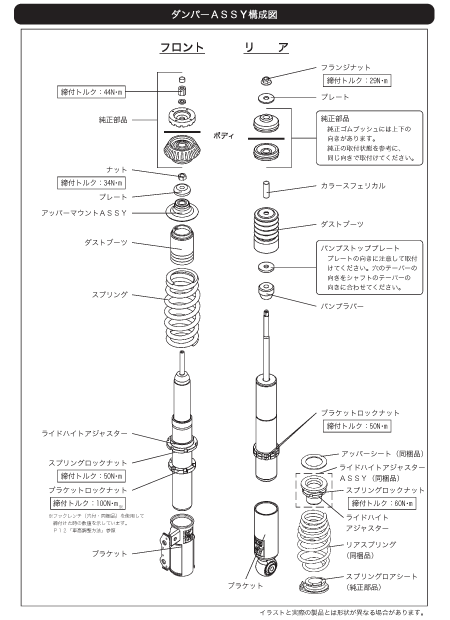

■ 構成図 ※仕様変更により変更する場合があります。


■ ポイント
・ストリートでの乗り心地を重視しながら、ノーマルの初期応答の鈍さを改善してスポーツ性を向上しています。
・リアダンパーにも全長調整式を採用したことで、更にセッティング幅が広がりました。
・街乗りでの推奨ダイヤルは、F:15、R:20です。
・テスト時以外の車高は計算上の数値です。(実際にその数値の車高になることを保証するものではありません。)
