S-style C
N-WGN
N-WGN JH1

S-style  C

Code No. 80110-AH219

※この商品は販売終了しております。

ベストセラー「S-style」の最高傑作登場!硬くもなく、柔らかくもない、快適な走りを実現!!

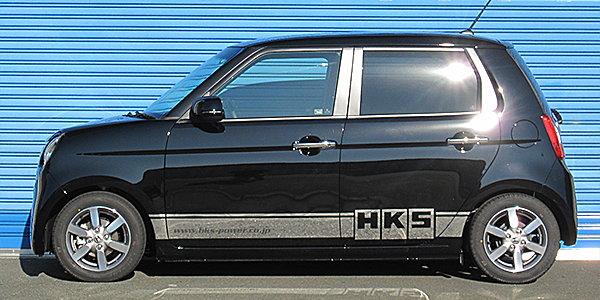

写真はJG1です。





■ 適合/取付情報

エンジン型式 S07A
年 式 13/11 - 19/08
備 考

■ 仕様

  FRONT REAR
減衰力調整 - -
ベースバルブ - -
全長調整 -
アッパーマウント 純正 純正
倒立/正立 倒立 正立
ダンパー/スプリング構成 一体式 別体式
出荷時バネレート変更 不可
ワイヤーでの減衰力調整 - -
ヘルパースプリング
(スプリングレートN/mm)
- -
■ 車高情報 mm
  出荷時※2 テスト時 最大上限~最大下限※3 走行可能上限~走行可能下限※4
FRONT 車高※1 - 588 612 ~ 555 612 ~ 555
ノーマル比 - -24 0 ~ -54 0 ~ -54
REAR 車高※1 - 589 589 ~ 558 589 ~ 558
ノーマル比 - -33 -33 ~ -64 -33 ~ -64

※1. 路面からフェンダーアーチまでの高さ。
※2. 出荷時車高はHKS社内でのフルキット設定の組み合わせによる参考測定値データです。(当社の推奨車高になります。)
※3. 調整可能範囲(ただし、この場合の下限値での走行は保安基準適合外となりますので御注意ください。
またこの調整範囲内であっても車高によってはボディー・アーム等との干渉などをおこし、走行に支障をきたす恐れがあります。
なお、出荷時車高から極端に車高を下げて使用することによるダンパーオイル漏れ等の不具合に関しても保証対象外となりますので、御注意ください。)
※4. ボディ・アーム等への干渉等が無い走行可能な範囲。(ただしタイヤ・ホイールサイズ等の変更によってはその限りではありません。)
注).データは車両の個体差・組み立て条件により変化します。


■ キット情報

● フルキット設定スプリング

  F R
スプリングレートN/mm(kgf/mm) 29 ( 3 ) 22 ( 2.2 )
自由長(mm) 250 221
スプリングタイプ 直巻樽型 専用形状
スプリングレート変更時推奨範囲N/mm(kgf/mm) + 10 ( 1 ) -

● ダンパースペック

  F R
減衰力(伸び側/縮み側)N※ 284 / 98 127 / 118
出荷時ダイヤル位置 - -
ダンパー残りストローク(伸び側/縮み側)mm 45 / 59 48 / 97

※ 減衰力値はピストン速度0.1m/sec時の値です。

● セッティングデータ

  F R
出荷時 テスト時 走行可能上限
走行可能下限
出荷時 テスト時 走行可能上限
走行可能下限
ケース長
(mm)
290 301 286 310 310 310 310
スプリング
セット長(mm)
213 203 242 - - - -
巻き上げ寸法
(mm)
42 63 9 35 45 45 16
レバー比 1.00 1.07(spg) , 0.85(dmp)

※ 走行可能上限・走行可能下限につきましては、上記:車高情報の欄外※3をご参照下さい。



■ テスト車両情報

  F R
車重(カタログ値)kg - (550) - (320)
タイヤサイズ(空気圧)kPa 165 / 55 - 15 ( 210 ) 165 / 55 15 ( 210 )
ホイールサイズ 4.5 JJ × 15 inset 45 4.5 JJ × 15 inset 45
アライメント
(トー/キャンバー)
テスト時 in 0 mm / -0°12' in 6 mm / -1°06'
基準値 in 0 ± 3 mm / 0°00' ± 1°00' in 3 ± 3 mm / -1°30' ± 1°00'

※ 当社での測定値です。

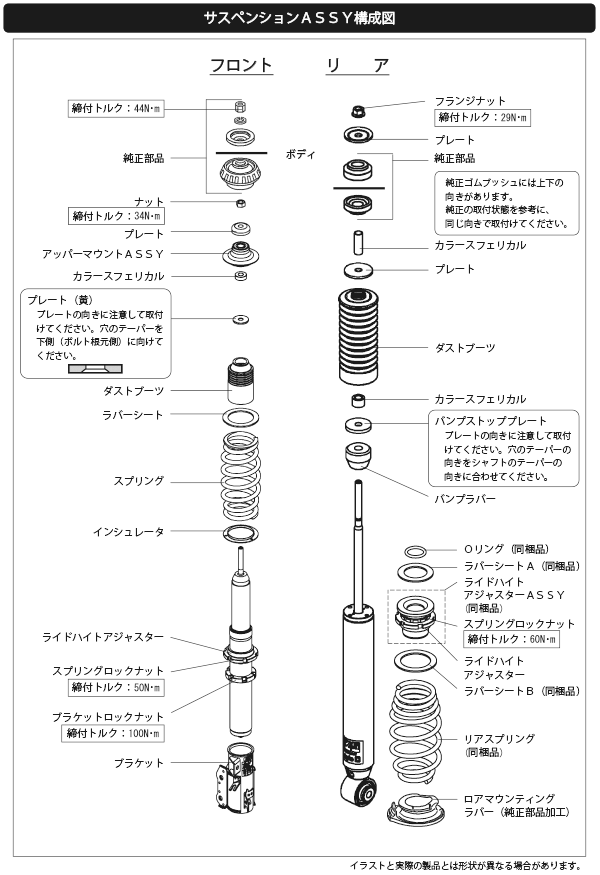

■ 構成図 ※仕様変更により変更する場合があります。




■ ポイント

・開発時にはとにかく乗り心地の良いダンパーをコンセプトに、快適性を犠牲にすることなく、しかしながらいかにしてハンドリングも両立させるのか。その極限まで追求しました。
・スプリングレートは硬さの出てこないぎりぎりのレートに設定し、特にリアのスプリングレートに関しては、定員乗車時のバンプタッチ性と乗り心地との兼ね合いを見ながら0.1kg/mm単位で吟味しました。
・操舵応答はクイックすぎず自然なフィーリングで、長時間ドライブでも疲れないよう仕上げています。
・ダンパーはハリ感を一切排除し、スプリングの動きを適度に支え、伸びが強すぎてイン側のトラクション・接地感が抜けたり、バンプ時に強く主張することの無いように、それでいてスカスカのフィーリングにはならない最適なセッティングとしています。
・出荷時はN-ONE用の巻上になっています。リアの巻上を10mm上げてから装着してください。

●取付時の加工について
・純正部品リアスプリングマウンティングラバーの一部切取加工が必要です。
