HKS

FA20 2.2L
SHORT ENGINEfor 86/BRZ (ZN6/ZC6)

参考出品/Proto type

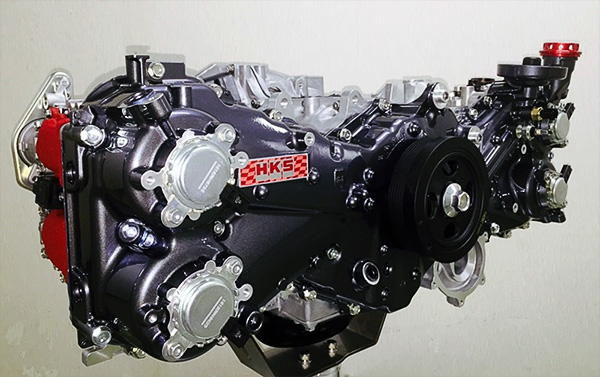

 FA20の過給機用最強ショートエンジンです。ブロックをクローズドデッキ加工し、コンロッドを削り出し強化品にすることで、対応トルクを900N・m以上に引き上げました。
 ヘッド部は、強化ヘッドボルトとグロメットガスケットで、抜け対策をおこない、さらにバルブガイド・シートを熱伝導の良い材質に変更して、高出力への対応をおこないました。

Durable FA20 short engine strengthened specially for forced induction. Closed deck engine block features billet connecting rods with power capacity of more than 900 N/m of torque.
Head uses bolts with improved strength and grommet gasket to ensure strong and reliable sealing. To ensure reliability with high power output valve seats use a material with good heat conduction.

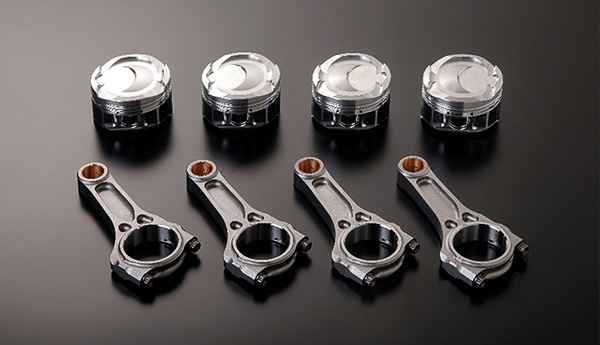

鍛造ローコンプピストンと削り出しI断面コンロッド

Forged Low Compression Pistons and Billet I-Beam Connecting rods.

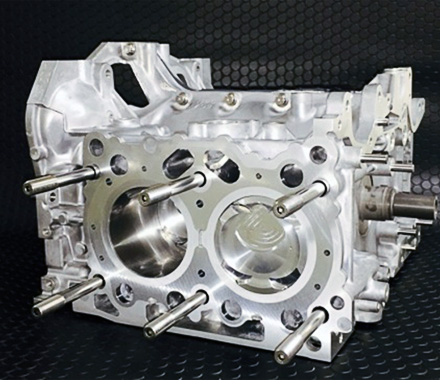

クローズドデッキ加工したブロック、サイズアップしたヘッドボルト

Closed deck engine block with sized up head studs

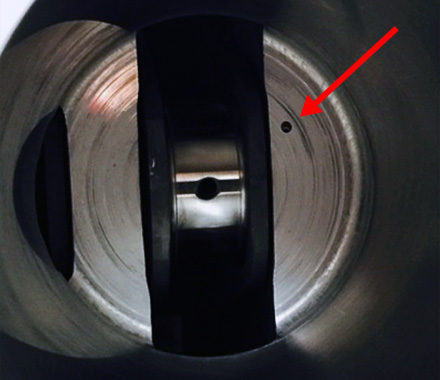

ピストン冷却用オイルェットを追加

Additional Oil Jet for Piston Cooling

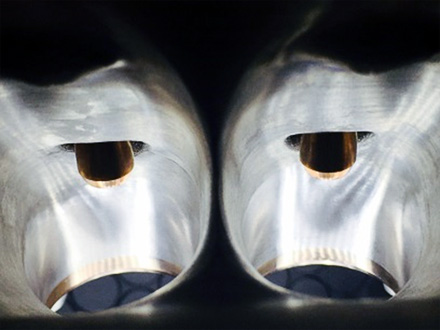

手仕上げによるポート研磨

Hand polished ports

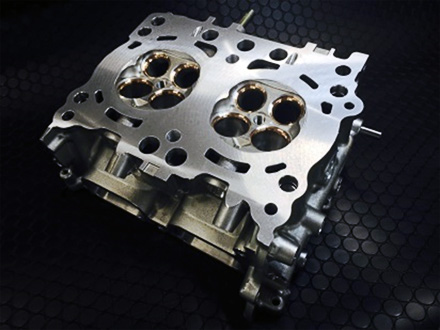

ベリリウムに交換されたバルブシート

Beryllium Valve Seats

■諸元/Engine Details

  HKS Stock
ボア
Bore
86.5mm 86.0mm
ストローク
Strocke
90.0mm 86.0mm
圧縮比 (t=0.8)
Compression Ratio
10.4 -
排気量
Displacement
2,116cc 1,998cc

■商品仕様/Specifications

SHORT ENGINE FA20 2.2L STEP2
ブロック加工内容
Block Modifications
クローズドデッキ加工 (Closed Deck)
オイルジェット取付け穴加工 (Oil Jets)
0.5オーバーサイズボーリング加工 (0.5 Oversize boring)
デッキ面研加工 (Deck surface grinding)
メインボルト
Main Bolts
ARP 強化ボルト (APR Strengthened Bolts)
オイルジェット
Oil Jet
各気筒1個 (Additional for each cylinder)
ピストン
Piston
HKS鍛造ローコンプ 0.5 O/S (HKS Forged Low Compression 0.5 O/S)
コンロッド
Connecting Rod
HKS削り出しI断面 (HKS Billet I-Beam)
クランクシャフト
Crankshaft
HKS鍛造 (HKS Forged)
メインベアリング
Main Bearing
純正+WPC (Stock + WPC)
コンロッドベアリング
Connecting Rod Bearing
ACL
ヘッド スタッド
Head Studs
APR 1/2" 強化ボルト(付属品)(ARP 1/2 Strengthened Bolt (included))
ヘッドガスケット
Head Gasket
グロメットタイプ (t=0.84) (Grommet Type (t=0.84))
カムシャフト
Camshafts
IN 260° / EX 266°
バルブシート・ガイド
Valve Seat / Guide
シート:ベリリウム / ガイド:リン青銅 (Seat: Beryllium / Guide:  Phosphor bronze)
