カムシャフト(単品) トヨタ 製品紹介 車種別リスト
トヨタ

コードNo. 22002-AT006

¥192,240

(税抜価格¥178,000)



CAMSHAFT INTAKE & EXHAUST for FA20 B-E




※写真は年改A型用のものです。

FA20用カムシャフトが、マイナーチェンジのE型に対応。

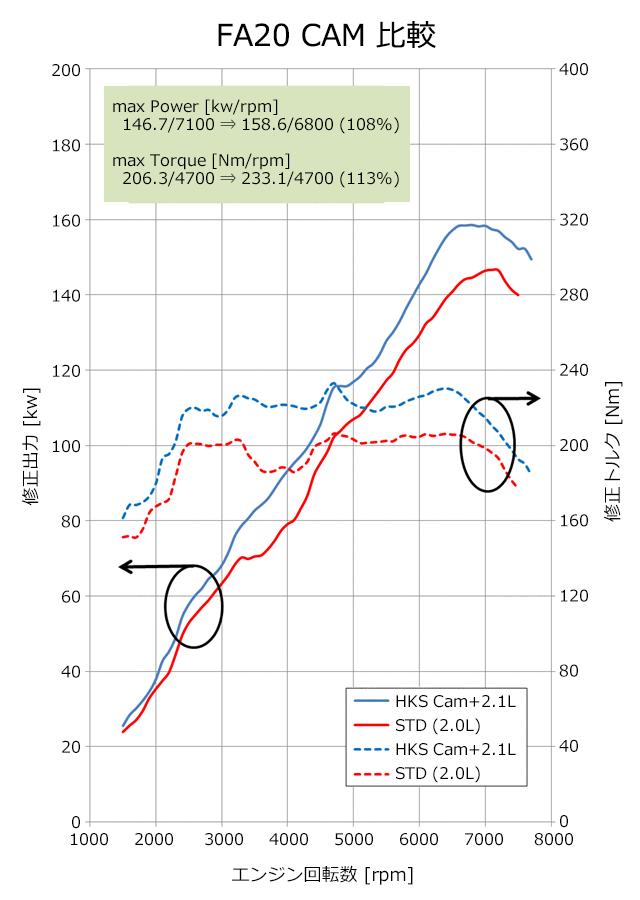

排気量アップキットと併せて使う事で、安心してトルクアップをお楽しみください。





■スペック
  • ロッカーアーム用に開発したカム設計ソフトにより、他社には出来ない高い加速度を採用しました。
    これを実現する為に、特注の小径砥石による研削加工を行い、高精度の凹カムに仕上げています。
  • 直噴燃料ポンプではロス馬力が発生する為、E型で採用された小さなカム山を採用しました。
  • 純正カムがハイスペックですが、サージングを考慮しつつリフトをバルブスプリングの限界まで上げています。
    可変バルタイユニットの作動角に余裕があるので、基準をなる設計バルタイは純正品と同等にしています。
  • バルブ開閉の加速度upと開度が広がった影響で、カムの可変角を最大限に使うと純正ピストンではVP(バルブ~ピストンのクリアランス)が不足し、バルブとピストンが衝突する場合が有ります。
    HKS排気量アップキットは本カムに適したピストンリセス形状なので、これとの併用が必要になります。





  単位 純正 HKS
吸気 排気 吸気 排気
呼称開度 ° 255 252 260 266
最大バルブリフト mm 11.00 11.00 11.70 11.70
クリアランス
(カム~ロッカーアーム)
mm 0.13±0.02 0.22±0.02
バルブタイミング 最進角° 82 81
最遅角° 150 135
VVT可変角 ° 68 54
バルブスプリング STD STD



■構成

●吸気カムシャフトセット
 ・右バンク インテークカムシャフト
 ・左バンク インテークカムシャフト

●排気カムシャフトセット
 ・右バンク エキゾーストカムシャフト
 ・左バンク エキゾーストカムシャフト







■使用上の注意
  • VP確保の為、HKS排気量アップキット<21004-AT002>を御使用ください。
  • フラッシュエディターやF-CON V Pro等で、燃料、点火、バルブタイミングのセッティングが必要になります。
  • カム交換に関しては、純正の整備書を参考にしてください。



エンジン型式 サイド 開度 バルブリフト 設計バルタイ コードNo. 小売価格
(税抜価格)
備考
FA20(年改B-E) IN+EX IN 260° EX 266° 11.7 IN 82°~150° EX 81°~135° 22002-AT006 ¥192,240 (¥178,000) HKS 排気量UPキット(21004-AT002,21004-AT003)との併用が必要です。
