S-Style X
プリウスα
プリウスα ZVW40W

S-Style X

Code No. 80120-AT217

¥211,200

(税抜価格¥192,000)

ただ低いだけではない。安定した走りをも実現する熟成のスーパーローダウンモデル





写真はZVW41Wです。





■ 適合/取付情報

エンジン型式 2ZR-FXE(2ZR-5JM)
年 式 11/05 - 21/03
備 考 データはZVW41Wのものです。

■ 仕様

  FRONT REAR
減衰力調整 30段 30段
ベースバルブ - -
全長調整
アッパーマウント ピロ 純正を使用
倒立/正立 倒立 正立
ダンパー/スプリング構成 一体式 別体式
出荷時バネレート変更 不可
ワイヤーでの減衰力調整 - -
ヘルパースプリング
(スプリングレートN/mm)
- -
■ 車高情報 mm
  出荷時※2 テスト時 最大上限~最大下限※3 走行可能上限~走行可能下限※4
FRONT 車高※1 658 632 687 ~ 603 687 ~ 609
ノーマル比 -46 -72 -17 ~ -101 -17 ~ -95
REAR 車高※1 649 637 649 ~ 611 649 ~ 611
ノーマル比 -61 -73 -61 ~ -99 -61 ~ -99

※1. 路面からフェンダーアーチまでの高さ。
※2. 出荷時車高はHKS社内でのフルキット設定の組み合わせによる参考測定値データです。(当社の推奨車高になります。)
※3. 調整可能範囲(ただし、この場合の下限値での走行は保安基準適合外となりますので御注意ください。
またこの調整範囲内であっても車高によってはボディー・アーム等との干渉などをおこし、走行に支障をきたす恐れがあります。
なお、出荷時車高から極端に車高を下げて使用することによるダンパーオイル漏れ等の不具合に関しても保証対象外となりますので、御注意ください。)
※4. ボディ・アーム等への干渉等が無い走行可能な範囲。(ただしタイヤ・ホイールサイズ等の変更によってはその限りではありません。)
注).データは車両の個体差・組み立て条件により変化します。


■ キット情報

● フルキット設定スプリング

  F R
スプリングレートN/mm(kgf/mm) 69 (7) 49 (5)
自由長(mm) 170 -
スプリングタイプ 直巻 専用形状
スプリングレート変更時推奨範囲N/mm(kgf/mm) ±20 -

● ダンパースペック

  F R
減衰力(伸び側/縮み側)N※ 804 / 177 549 / 108
出荷時ダイヤル位置 15 15
ダンパー残りストローク(伸び側/縮み側)mm 42 / 45 55 / 71

※ 減衰力値はピストン速度0.1m/sec時の値です。

● セッティングデータ

  F R
出荷時 テスト時 走行可能上限
走行可能下限
出荷時 テスト時 走行可能上限
走行可能下限
ケース長
(mm)
311 285 326 271 329 316 329 316
スプリング
セット長(mm)
161 161 147 170 - - - -
巻き上げ寸法
(mm)
70 44 99 21 54 44 54 22
レバー比 1.00 1.20(spg) , 0.92(dmp)

※ 走行可能上限・走行可能下限につきましては、上記:車高情報の欄外※3をご参照下さい。



■ テスト車両情報

  F R
車重(カタログ値)kg 884 (880) 593 (570)
タイヤサイズ(空気圧)kPa 215 / 45 - 18 ( 250 ) 215 / 45 - 18 ( 240 )
ホイールサイズ 7.5 JJ × 18 inset 48 7.5 JJ × 18 inset 48
アライメント
(トー/キャンバー)
テスト時 IN 3 mm / -2°54' IN 6 mm / -1°21'
基準値 IN 2 ± 2 mm / -0°10' ± 45' IN 2 ± 3 mm / -1°30' ± 30'

※ 当社での測定値です。

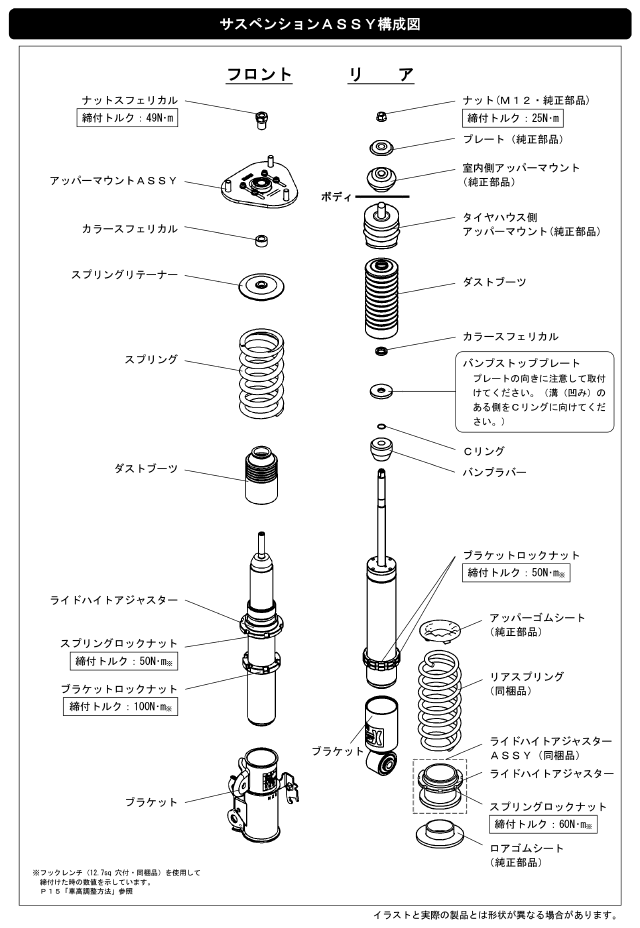

■ 構成図 ※仕様変更により変更する場合があります。




■ ポイント

・ドレスアップユーザーのための本格的ローダウン車高調キットです。
・フロントのアッパーマウントにはキャンバー調整式ピロアッパーを採用しています。(テスト時キャンバーはネガに最大です。)
・硬めのセッティングでエアロの干渉を抑えていますが、乗り心地も確保しています。
・フロントのケース長を走行可能下限より短くした場合、フルステア、フルバンプ時にスタビライザーとメンバーが干渉します。
・フロントのケース長を走行可能上限より長くした場合、ABSハーネスが引っ張られ破損する恐れがあります。
・街乗りでの推奨ダイヤルは、フロント15段リア15段です。
・テスト時以外の車高は計算上の数値です。(実際にその数値の車高になることを保証するものではありません。)

●取付時の加工について
リア純正ダストブーツの切除が必要となります。
