コードNo. 70026-AN004
¥132,000
(税抜価格¥120,000)
純正エアクリーナーBoxを加工し、「Carbon Duct」を追加＆専用の「Carbon Air Guide」の組み合わせによるインテークシステムです。
【コンセプト】
- Carbon Air Guideに フレッシュエアー取り入れ口を増設し、フレッシュエアーを追加ダクトに向け導きます。
- 追加工をした純正エアボックスは、純正開口部に対し約1.8倍の吸気開口面積を確保。
- 通気抵抗の低減を図りかつ、純正制御に悪影響を与えない形状としました。
【スタイリング】
- ドライカーボン（3k綾織プリプレグ）素材を生かし、力強さとシャープさを表現。
- ボンネットを開けた瞬間、純正とは一線を画す圧倒的存在感を演出。
- 別売のCarbon Engine CoverおよびCarbon Fuse Box Coverと組合わせにより更に存在感を増します。
【商品特長】
Carbon Air Guide
●Carbon Air Guide の取り付けは純正置き換えになります。
●バンパー前方の開口部から取り入れたフレッシュエアーをCarbon Air Guide下の開口部を通じて追加したCarbon Ductに導く構造としています。
●Carbon Air Guide の形状は、フレッシュエアーをCarbon Duct導く形状としつつ、フェアレディZの表情を残すデザインとしています。
●純正エアクリーナボックスの開口部に対し約1.8倍の開口面積を確保し通気抵抗を低減しました。
純正RH 開口面積：4183mm2
追加RH 開口面積：3304mm2
純正LH 開口面積：4283mm2
追加LH 開口面積：3366mm2
●Carbon Ductの取付けは、トリムクリップを用いてエアクリーナボックスに取付けます。

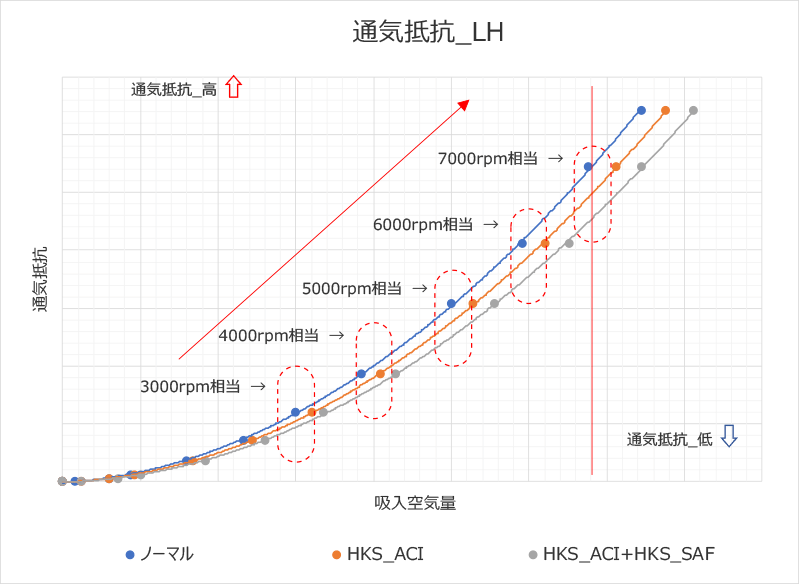

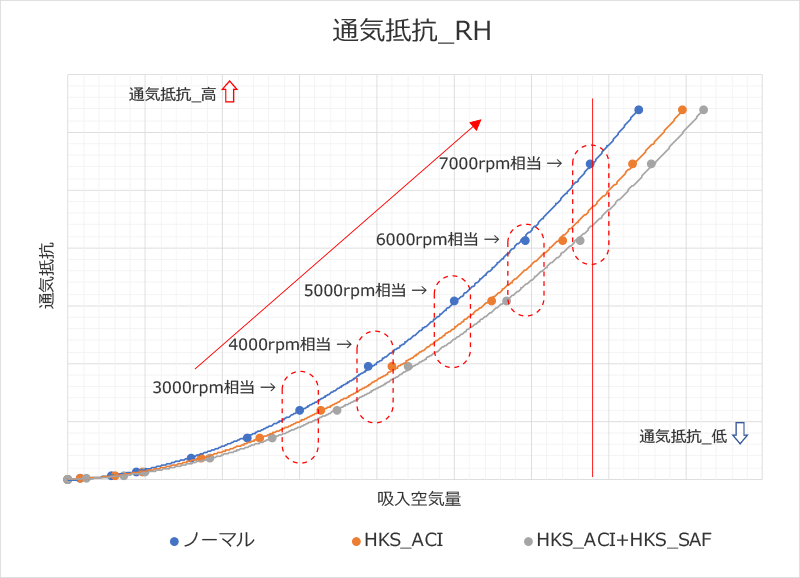

●通気抵抗比較
ACI = Air Cleaner Inlet, SAF = SUPER AIR FILTER

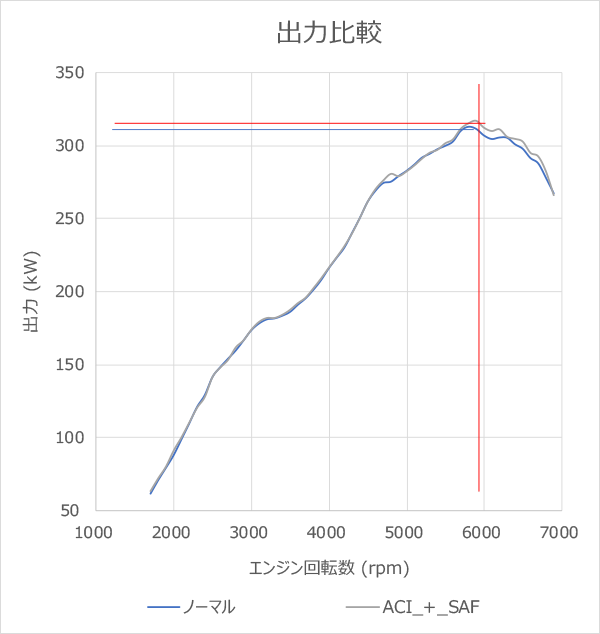

●出力性能
- 純正制御の範囲内で出力変化
- 5800~5900rpm付近での変化量
- 基準車：312.8kW (425.4PS)
- üCarbon Air Cleaner Inlet + HKS SUPER AIR FILTER : 316.7kW (430.7PS)
- 3.9kW (5.3PS) 出力上昇（当社試験結果）

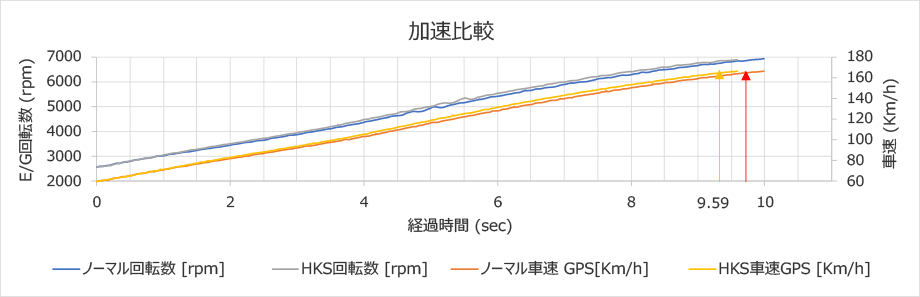

●実走確認 比較
- Carbon Air cleaner Inletの有無での違いを体感することができます。
加速性能：4速固定 2500rpm-rev 加速性能差
ノーマル VS Carbon Air Cleaner Inlet ＋ HKS SUPER AIR FILTER装着車両
| 計測速度 | ノーマル 回転数 |
HKS 回転数 |
ノーマル 区間タイム |
HKS 区間タイム |
区間 タイム差 |
ノーマル 区間到達距離 |
HKS 区間到達距離 |
到達 距離差 |
|
| km/h | rpm | rpm | sec | sec | sec | m | m | m | |
| 初速 | 60 | 2548 | 2558 | 0 | 0 | - | 0 | 0 | - |
| 中間速度 | 120 | 5048 | 5063 | 5.29 | 5.07 | -0.22 | 132.25 | 126.75 | -5.5 |
| 終速度 | 167 | 6917 | 6903 | 9.99 | 9.59 | -0.4 | 314.96 | 302.35 | -12.61 |
- ノーマルに対して、60Km/h ⇒ 120Km/h 区間タイム -0.22秒 距離差 -5.5m
- ノーマルに対して、120Km/h ⇒ 167Km/h 区間タイム -0.4秒 距離差 -12.61m
- ノーマルに対し、 Carbon Air Cleaner Inlet ＋ HKS SUPER AIR FILTER仕様は加速性能が向上。
（当社試験結果）
●参考取付け作業時間
- Carbon Air Cleaner Inlet For FAIRLADY Z RZ34 取付け時間：3~4h
| 車種 | 型式 | エンジン | 年式 | 商品名 | コードNo. |
小売価格 (税抜価格) |
取扱説明書 | 備考 |
|---|---|---|---|---|---|---|---|---|
| フェアレディZ | RZ34 | VR30DDTT | 22/04 - | CARBON AIR CLEANER INLET | 70026-AN004 | ¥132,000 (¥120,000) |
|
NISMO適合未確認 |
