ストッパータイプ ヘッドガスケット トヨタ 製品紹介 車種別リスト
トヨタ

コードNo. 23001-AT003

¥25,920

(税抜価格¥24,000)



86/BRZのFA20エンジン用のストッパータイプ対向ビート構造のメタルヘッドガスケットで純正に比べ高いボアシール耐力を発揮します。









■特長
<POINT-1> 過給器装着車向けのt=0.7mm

過給器装着車向けのt=0.7mmは、ボアシール耐力を更に増加させる為にストッパー高さをNA用に比べ更に増加させてあります。圧縮比の低下は0.1と少なく、高い熱効率を持続できます。
圧縮比は、純正 厚さt=0.6mm(ε12.5) → 厚さt=0.7mm(ε12.4)となります。

<POINT-2> 高出力でも高いシール性を確保!

2種のラインナップ共に高出力に対応させる為、ボアシール部のストッパー構造を独立タイプとして、高出力での高いガス圧でも漏れません。(詳細は構造比較を参考下さい。)

<POINT-3> ヘッドとシリンダの結合力UP!

ヘッド面とシリンダ面に特殊なコーティングを施してあり、ヘッドボルトを締付けたときに、ヘッドとシリンダの結合剛性が純正に比べ向上します。

<POINT-4> ボルト締付時のボアシール圧を数値で確認しています!(面圧計測を参照下さい)





(面圧計測)





(構造比較)

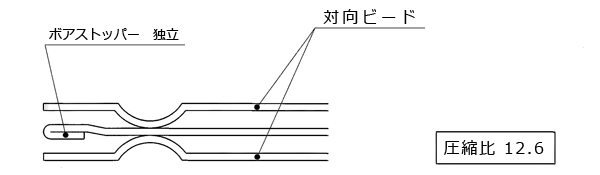

  NA用 t=0.5

   ※純正に比べボアシールが独立でシール面が高く、同一ストッパー量でもボアシール力が向上
   ※純正に比べ薄い ⇒ 0.1圧縮比が少し高い

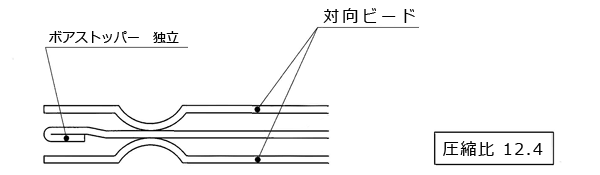

  過給用 t=0.7

   ※純正に比べボアシールが独立でシール面が高く、更にストッパー量がUP ⇒ ボアシール力の大幅な向上
   ※純正に比べ厚い ⇒ 0.1圧縮比が少し低い

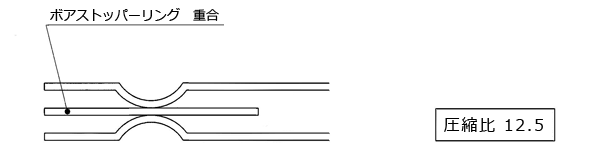

  純正 t=0.6

   ※ボアストッパーが他のシールと共通で面圧が重合する為、独立タイプに比べシール性が低い



エンジン型式 厚さ (mm) 圧縮比 ボア径 コードNo. 小売価格
(税抜価格)
備考
FA20 0.7 ε=12.4 φ89.5 23001-AT003 ¥25,920 (¥24,000) 過給器チューン向け、LH・RH各1枚、対向ビードストッパータイプ
