S-Style C エスティマ
製品紹介 車種別リスト

エスティマ GSR50W, ACR50W
S-Style C Code No. 80110-AT106




▲写真はACR55W用です。

シンプル構造ながら美しいスタイルと上質な乗り心地を実現するS-styleのベーシックモデル



■ 適合/取付情報   ■ 仕様
エンジン型式 2GR-FE,2AZ-FE
年 式 06/01 -
備 考 車高データはGSR50Wのものです。

  FRONT REAR
減衰力調整 - -
ベースバルブ - -
全長調整
アッパーマウント ゴム 純正を使用
倒立/正立 倒立 正立
ダンパー/スプリング構成 一体式 別体式
出荷時バネレート変更 不可
ワイヤーでの減衰力調整 - -
ヘルパースプリング
(バネレートN/mm)
- -


■ 車高情報 mm
  出荷時※2 テスト時 最大上限~最大下限※3 走行可能上限~走行可能下限※4
FRONT 車高※1 676 708 ~ 622 708 ~ 622
ノーマル比 -32 0 ~ -86 0 ~ -86
REAR 車高※1 688 708 ~ 651 708 ~ 651
ノーマル比 -33 -13 ~ -70 -13 ~ -70
※1. 路面からフェンダーアーチまでの高さ。
※2. 出荷時車高はHKS社内でのフルキット設定の組み合わせによる参考測定値データです。(当社の推奨車高になります。)
※3. 調整可能範囲(ただし、この場合の下限値での走行は保安基準適合外となりますので御注意ください。
またこの調整範囲内であっても車高によってはボディー・アーム等との干渉などをおこし、走行に支障をきたす恐れがあります。
なお、出荷時車高から極端に車高を下げて使用することによるダンパーオイル漏れ等の不具合に関しても保証対象外となりますので、御注意ください。)
※4. ボディ・アーム等への干渉等が無い走行可能な範囲。(ただしタイヤ・ホイールサイズ等の変更によってはその限りではありません。)
注).データは車両の個体差・組み立て条件により変化します。


■ キット情報
● フルキット設定スプリング
  F R
バネレートN/mm(kgf/mm) 49 ( 5 ) 80 ( 8.2 )
自由長(mm) 250 -
スプリングタイプ 直巻樽型 専用形状
バネレート変更時推奨範囲N/mm(kgf/mm) ±10 ( 1 ) -
● ダンパースペック
  F R
減衰力(伸び側/縮み側)N※ 560 / 160 400 / 180
出荷時ダイヤル位置 - -
ダンパー残りストローク(伸び側/縮み側)mm 76 / 51 83 / 87
※ 減衰力値はピストン速度0.1m/sec時の値です。
● セッティングデータ
  F R
出荷時 テスト時 走行可能上限
走行可能下限
出荷時 テスト時 走行可能上限
走行可能下限
ケース長
(mm)
344 374 308 376 383 355
スプリング
セット長(mm)
229 229 243 - - - -
巻き上げ寸法
(mm)
50 80 0 40 53 16
レバー比 1.08 1.54 (spg) , 0.89 (dmp)
※ 走行可能上限・走行可能下限につきましては、上記: 車高情報の欄外※3をご参照下さい。


■ テスト車両情報
  F R
車重(カタログ値)kg 1062 750
タイヤサイズ(空気圧)kPa 225 / 45 - 19 ( 240 ) 225 / 45 - 19 ( 240 )
ホイールサイズ 8 JJ × 19 off 50 8 JJ × 19 off 50
アライメント
(トー/キャンバー)
テスト時 0 mm / -0°54' IN 5 mm / -1°12'
基準値 IN 1 ± 2 mm / -0°15' ± 45' IN 4 ± 2 mm / -1°20'
※ 当社での測定値です。

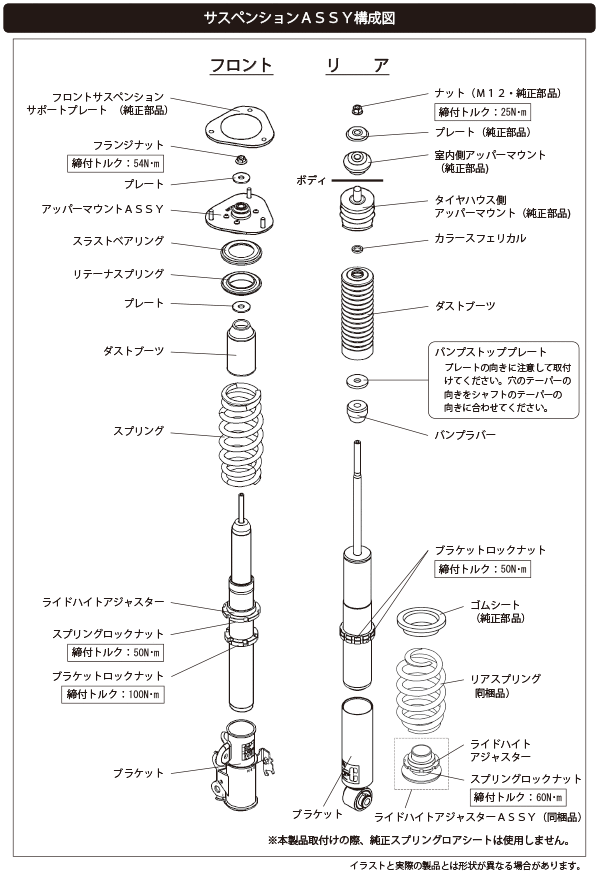

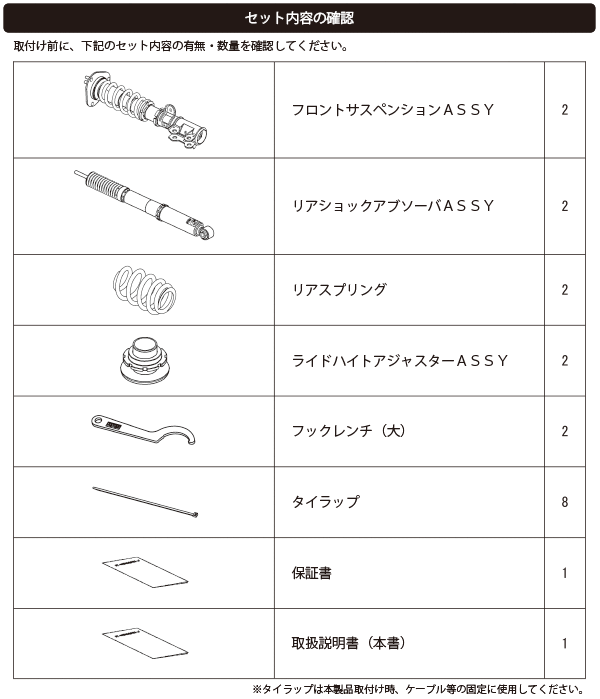

■ 構成図 ※仕様変更により変更する場合があります。


■ ポイント
・定番だったCWダンパーに、M1ダンパーで好評なMシャフトを惜しみなく投入し、より上質に進化しました。
・スタイリッシュにローダウンでも、他とは違う上質な乗り味を求めました。馴染みがつくと、しっかりした減衰感がしっとりした快適性の中に感じ取れる様狙いました。
・全長調整式の採用により、容易に車高が変更でき、最適なストローク設定とすることが可能です。
・フロントケース長を上限値以上に伸ばすと、スタビライザーとロアアームが干渉します。
・フロントケースを下限値以下に縮めると、ハンドル左右に切った時にスタビライザーとメンバーが干渉します。
・リアケース長を下限値以下に縮めると、サイドブレーキワイヤとボディが干渉します。

●取付時の加工について
リア純正ダストブーツの切除が必要となります。
