S-style L 2018 エスティマハイブリッド
製品紹介 車種別リスト

エスティマハイブリッド AHR10W
S-style L 2018 Code No. 80130-AT201
¥192,240
(税抜価格 ¥178,000)


▲写真はMCR30W用です。

プリロードバルブシステムとM4Pが究極の弾力性を発揮!ローダウンユーザーの為の理想な走りを実現!!



■ 適合/取付情報   ■ 仕様
エンジン型式 2AZ-FXE(2AZ-1EM)
年 式 01/06 - 05/12
備 考

  FRONT REAR
減衰力調整 30段 30段
ベースバルブ - -
全長調整
アッパーマウント ゴム 純正
倒立/正立 倒立 正立
ダンパー/スプリング構成 一体式 別体式
出荷時バネレート変更 不可
ワイヤーでの減衰力調整 - -
ヘルパースプリング
(バネレートN/mm)
- -


■ 車高情報 mm
  出荷時※2 テスト時 最大上限~最大下限※3 走行可能上限~走行可能下限※4
FRONT 車高※1 667 712 ~ 640 712 ~ 654
ノーマル比 -45 0 ~ -72 0 ~ -58
REAR 車高※1 676 685 ~ 646 685 ~ 646
ノーマル比 -54 -45 ~ -84 -45 ~ -84
※1. 路面からフェンダーアーチまでの高さ。
※2. 出荷時車高はHKS社内でのフルキット設定の組み合わせによる参考測定値データです。(当社の推奨車高になります。)
※3. 調整可能範囲(ただし、この場合の下限値での走行は保安基準適合外となりますので御注意ください。
またこの調整範囲内であっても車高によってはボディー・アーム等との干渉などをおこし、走行に支障をきたす恐れがあります。
なお、出荷時車高から極端に車高を下げて使用することによるダンパーオイル漏れ等の不具合に関しても保証対象外となりますので、御注意ください。)
※4. ボディ・アーム等への干渉等が無い走行可能な範囲。(ただしタイヤ・ホイールサイズ等の変更によってはその限りではありません。)
注).データは車両の個体差・組み立て条件により変化します。


■ キット情報
● フルキット設定スプリング
  F R
バネレートN/mm(kgf/mm) 39 ( 4 ) 47 ( 4.8 )
自由長(mm) 250 -
スプリングタイプ 直巻樽型 専用形状
バネレート変更時推奨範囲N/mm(kgf/mm) ±10 ( 1 ) -
● ダンパースペック
  F R
減衰力(伸び側/縮み側)N※ 670 / 130 470 / 160
出荷時ダイヤル位置 15 15
ダンパー残りストローク(伸び側/縮み側)mm 74 / 62 72 / 98
※ 減衰力値はピストン速度0.1m/sec時の値です。
● セッティングデータ
  F R
出荷時 テスト時 走行可能上限
走行可能下限
出荷時 テスト時 走行可能上限
走行可能下限
ケース長
(mm)
357 400 357 418 423 418
スプリング
セット長(mm)
227 227 239 - - - -
巻き上げ寸法
(mm)
43 86 31 37 44 13
レバー比 1.05 1.27(spg) , 0.90(dmp)
※ 走行可能上限・走行可能下限につきましては、上記: 車高情報の欄外※3をご参照下さい。


■ テスト車両情報
  F R
車重(カタログ値)kg - -
タイヤサイズ(空気圧)kPa 225 / 45 - 18 ( 230 ) 225 / 45 - 18 ( 230 )
ホイールサイズ 7.5 JJ × 16 off 50 7.5 JJ × 16 off 50
アライメント
(トー/キャンバー)
テスト時 0 mm / -2°00' in 8 mm / -1°12'
基準値 0 ± 2 mm / 0°15' ± 45' in 1 ± 3 mm / -1°25' ± 45'
※ 当社での測定値です。

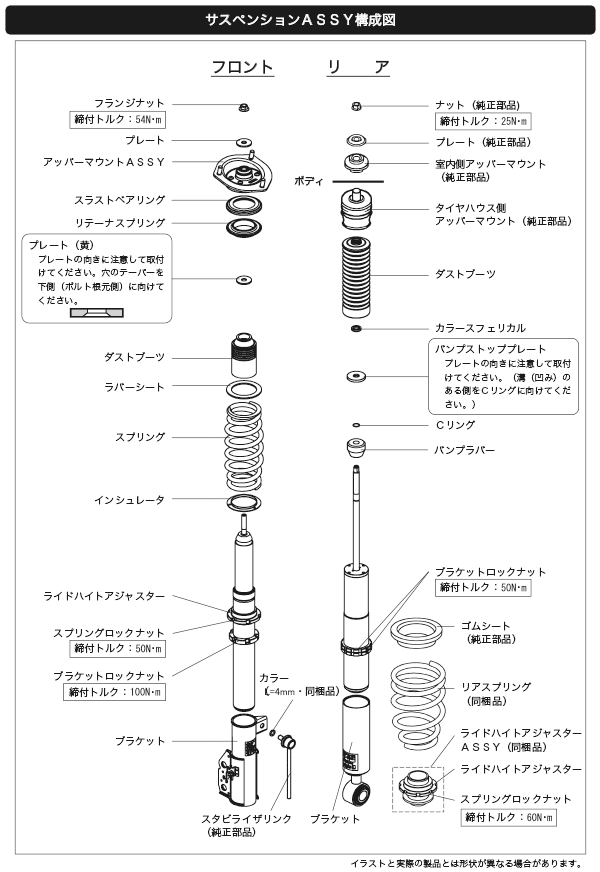

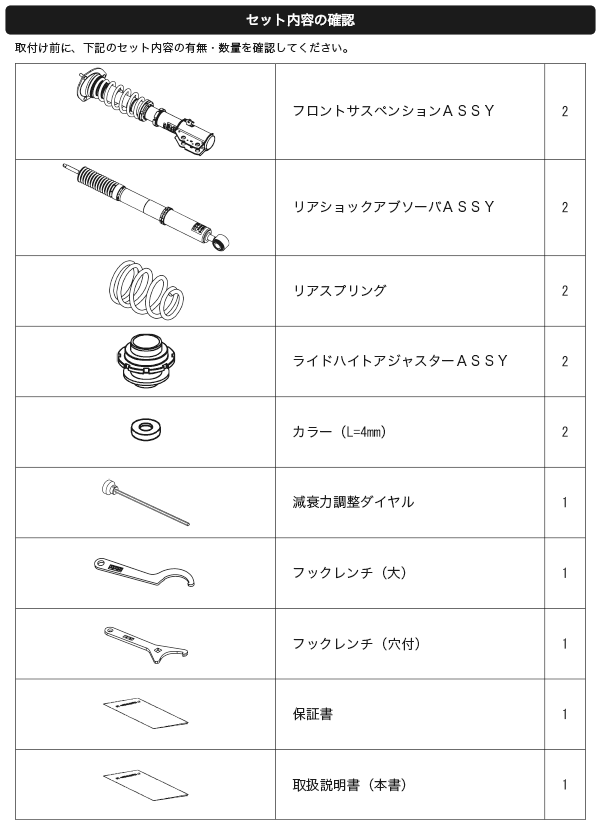

■ 構成図 ※仕様変更により変更する場合があります。


■ ポイント

●取付時の加工について
リア純正ダストブーツの切除が必要となります。
