GRカローラ GZEA14H
Code No. 80310-AT007
¥426,800
(税抜価格¥388,000)
意のままに操る楽しさと、サーキットからワインディングまで適応する懐の深さ
走り心地を磨き上げた「究極のマルチパフォーマー」
- ハイグリップタイヤを装着してのサーキット走行でもロール量を抑えることが出来るHIPERMAX Rの登場です。
- フロントには約4度まで調整可能なキャンバー調整機構を備えています。
- エンジンルーム内のアッパーは奥まった場所に位置しますが、タイヤハウス側からキャンバー調整が可能です。
- リアの減衰力はショックアブソーバーを取り外すことなく調整が可能です。
- YOKOHAMA ADVAN A052（265/35R18）でテストを行いました。富士スピードウェイレーシングコースでおすすめ減衰ダイヤルは、フロント10段、リア13段戻しです。
- アンダーステアが気になる方はリアをトーアウト方向に調整することで、回頭性がアップします。
- ※積極的に車を動かせたいお客様は、バンプストロークを多めに取るようにプレロード調整してください。
- ※フロントのケース長を292以下にしますとフルストローク付近でタイヤとフェンダーが接触する恐れがあります。
- サーキット走行を主眼に置きながらもストリートまでこなせるHIPERMAX R、是非ご堪能ください。
■ 適合/取付情報
| エンジン型式 | G16E-GTS |
|---|---|
| 年 式 | 22/12 - |
| 備 考 | RZにて確認 モリゾウエディション未確認 |
■ 仕様
| FRONT | REAR | |
|---|---|---|
| 減衰力調整 | 30段 | 30段 |
| ベースバルブ | - | - |
| 全長調整 | 〇 | 〇 |
| アッパーマウント | ピロ | ピロ |
| 倒立／正立 | 倒立 | 正立 |
| ダンパー／スプリング構成 | 一体式 | 別体式 |
| 出荷時バネレート変更 | 可 | 可 |
| ワイヤーでの減衰力調整 | - | - |
| ヘルパースプリング (スプリングレートN/mm) | 〇 (19.8) | 〇 (19.8) |
■ 車高情報 mm
| 出荷時※2 | テスト時 | 最大上限～最大下限※3 | 走行可能上限～走行可能下限※4 | ||
|---|---|---|---|---|---|
| FRONT | 車高※1 | 653 | 640 | 688 ～ 618 | 688 ～ 635 |
| ノーマル比 | -19 | -32 | 16 ～ -54 | 16 ～ -37 | |
| REAR | 車高※1 | 667 | 654 | 691 ～ 612 | 691 ～ 612 |
| ノーマル比 | -24 | -37 | 0 ～ -79 | 0 ～ -79 | |
| ※1. 路面からフェンダーアーチまでの高さ。 ※2. 出荷時車高はHKS社内でのフルキット設定の組み合わせによる参考測定値データです。（当社の推奨車高になります。） ※3. 調整可能範囲（ただし、この場合の下限値での走行は保安基準適合外となりますので御注意ください。 またこの調整範囲内であっても車高によってはボディー・アーム等との干渉などをおこし、走行に支障をきたす恐れがあります。 なお、出荷時車高から極端に車高を下げて使用することによるダンパーオイル漏れ等の不具合に関しても保証対象外となりますので、御注意ください。） ※4. ボディ・アーム等への干渉等が無い走行可能な範囲。（ただしタイヤ・ホイールサイズ等の変更によってはその限りではありません。） 注）.データは車両の個体差・組み立て条件により変化します。 |

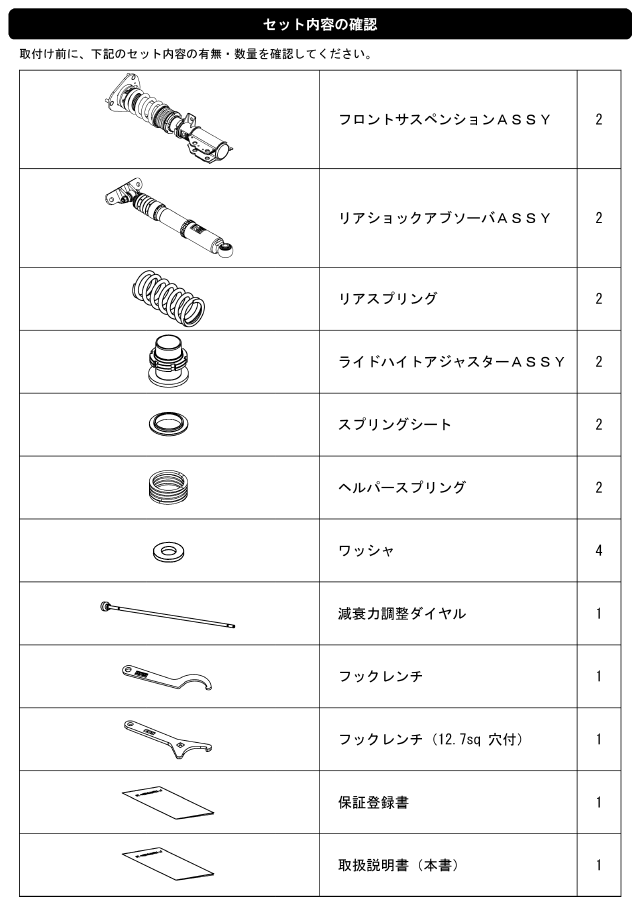

■ キット情報
● フルキット設定スプリング
| F | R | |
|---|---|---|
| スプリングレートN／mm(kgf/mm) | 137 ( 14.0 ) | 196 ( 20.0 ) |
| 自由長(mm) | 150 | 170 |
| スプリングタイプ | 直巻 | 直巻 |
| スプリングレート変更時推奨範囲N／mm(kgf/mm) | ±20 ( 2 ) | ±20 ( 2 ) |
● ダンパースペック
| F | R | |
|---|---|---|
| 減衰力(伸び側／縮み側)N※ | 1515 / 932 | 966 / 638 |
| 出荷時ダイヤル位置 | 15 | 15 |
| ダンパー残りストローク(伸び側／縮み側)mm | 48 / 39 | 44 / 41 |
※ 減衰力値はピストン速度0.1m/sec時の値です。
● セッティングデータ
| F | R | |||||||
|---|---|---|---|---|---|---|---|---|
| 出荷時 | テスト時 | 走行可能上限 ※ |
走行可能下限 ※ |
出荷時 | テスト時 | 走行可能上限 ※ |
走行可能下限 ※ |
|
| ケース長 （mm） |
310 | 300 | 327 | 292 | 312 | 302 | 330 | 270 |
| スプリング セット長（mm） |
206 | 206 | 188 | 206 | - | - | - | - |
| 巻き上げ寸法 （mm） |
32 | 22 | 67 | 14 | 64 | 55 | 81 | 25 |
| レバー比 | 1 | 1.40(spg) , 1.27(dmp) | ||||||
※ 走行可能上限・走行可能下限につきましては、上記:車高情報の欄外※3をご参照下さい。

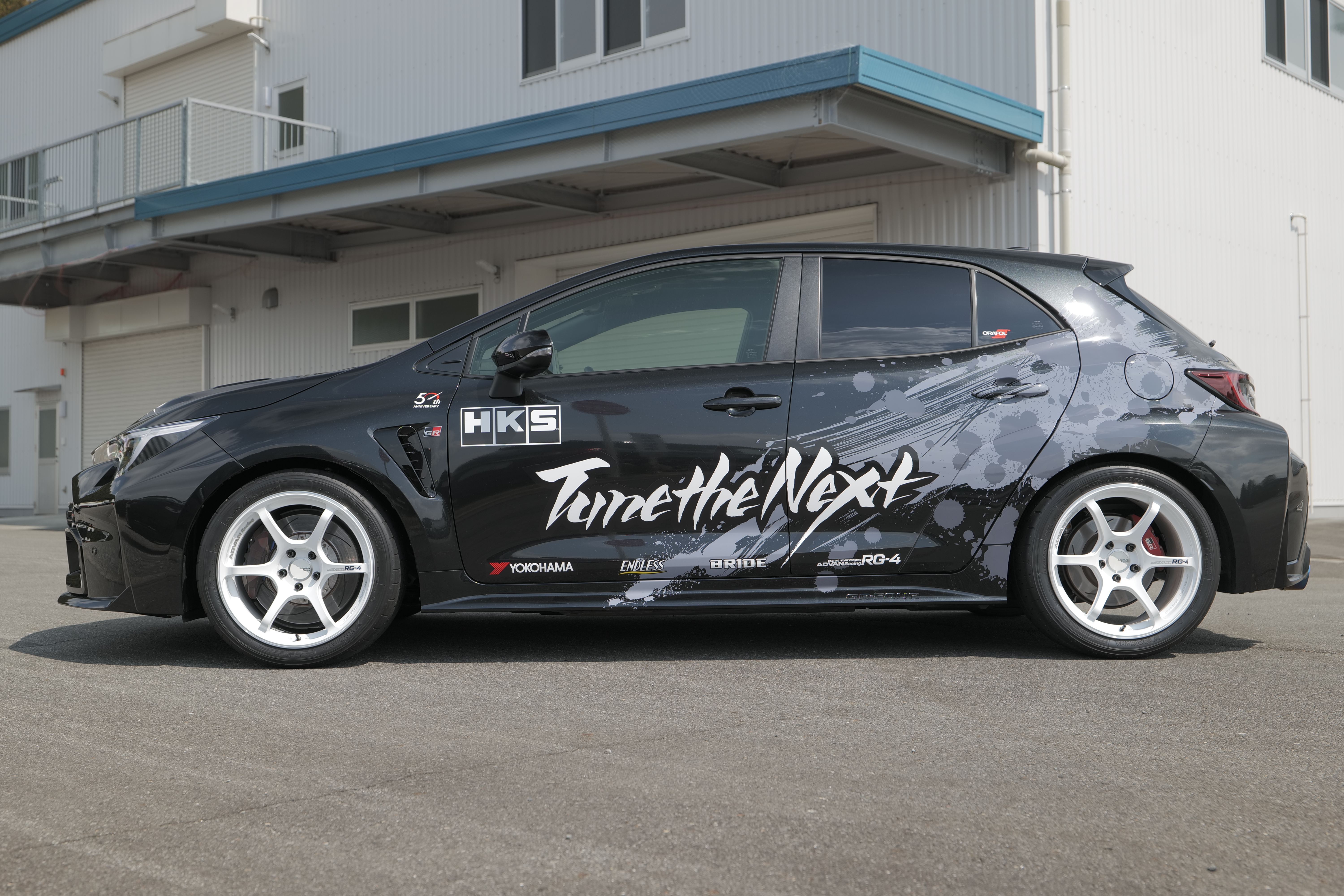

■ テスト車両情報
| F | R | ||
|---|---|---|---|
| 車重（カタログ値）kg | 861 (880) | 606 (590) | |
| タイヤサイズ（空気圧）kPa | 265 / 35 - 18 ( 200 ) | 265 / 35 - 18 ( 200 ) | |
| ホイールサイズ | 10.0 JJ × 18 inset 25 | 10.0 JJ × 18 inset 35 | |
| アライメント （トー／キャンバー） |
テスト時 | out 2 mm / -4°00' | out 5 mm / -2°10' |
| 基準値 | 0 ± 2 mm / -1°39' ± 0°45' | in 1 ± 2 mm / -2°07' ± 0°45' | |
※ 当社での測定値です。

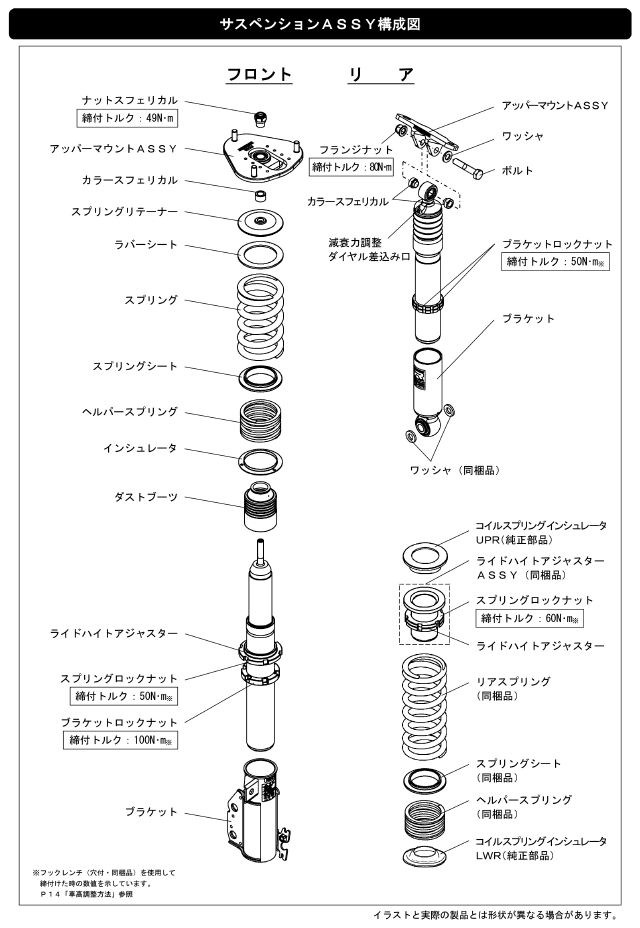

■ 構成図 ※仕様変更により変更する場合があります。
