オイルパーツキット
製品紹介 車種別リスト


コードNo. 14008-AK008

¥16,500

(税抜価格¥15,000)

OIL PARTS KIT GTIII-5R & 4R

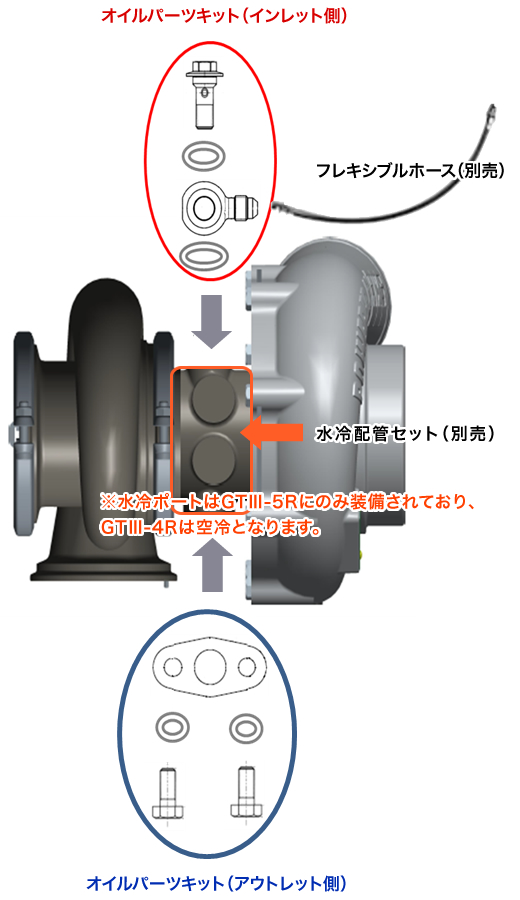

GTIII-5R ,4Rのオイル配管に使用するパーツキットです。
T51R、TO4Z装着車両へそれぞれGTIII-5R、GTIII-4Rを換装する際にも必要となります。









【パーツ構成】

品名 仕様 数量 備考
バンジョーボルト M10 x P1.25 1 オイルインレット取付用
バンジョー φ10 - AN4オス 1
銅ワッシャ φ14 1
φ10 1
ボルト M10 x P1.5 2 オイルアウトレット取付用
オイルリターンフランジガスケット   1
ワッシャ M10 2









【フレキシブルホース / FLEXIBLE HOSE】

長さ コードNo. 小売価格 (税込) 備考
L=300mm 1408-RA005 ¥6,050 AN4メス-AN4メス
L=460mm 1408-RA013 ¥6,050 AN4メス-AN4メス
L=600mm 1408-RA006 ¥6,050 AN4メス-AN4メス





【水冷配管セット 構成】

  • ホース： L=1000　x1
  • バンジョー： φ14　x2
  • 銅ワッシャ： φ14　x4
  • バンジョーボルト： M14-P1.5　x2
  • ホースバンド#4： x2





【GTタービン用水冷配管セット】

パイプ径 コードNo. 小売価格 (税込)
φ8 1499-RA041 ¥10,010
φ10 1499-RA042 ¥10,230





注意事項

  • オイルリターンパイプのネジサイズがM10以下の場合、φ10.5mm程度のドリルにてサイズアップ加工が必要となります。





品名 コードNo. 小売価格
(税抜価格) 		取扱説明書 備考
OIL PARTS KIT for GTIII-5R/4R 14008-AK008 ¥16,500 (¥15,000) GTIII-5R ,4Rのオイル配管に使用するパーツキット
