BOOST CONTROLLERブーストコントローラー

EVC6-IR 2.4

HKS伝統のEVCシリーズ、高機能ブーストコントローラー。

ブースト制御は信頼のステッピングモーターを継承。
カラー液晶により、視認性向上と4つのボタンからダイレクト設定。補正マップ機能を搭載し、細かなブースト設定を可能としました。

※この商品は販売終了しました。

EVCとは? EVC比較表 商品リスト よくある質問
  • EVC6-IRのTFTフルカラーモニターを継承し、視認性向上として液晶サイズを2.2inch⇒2.4inchに拡大(ケースサイズは変更なし)
  • ブースト設定ツール「EasyWriter」が簡単接続で使用できます。
  • ブーストコントローラーとしての性能はEVC6-IRを踏襲。
    補正マップ格子点を10×10
    圧力補正値範囲をー180~180
    最新ダウンサイジングターボに必要な、より詳細な補正が可能。
  • モニターナビゲートシステムにより設定・ロギング画面をわかりやすく誘導。
  • バルブユニットには成熟のステッピングモーターを採用。

FUNCTION

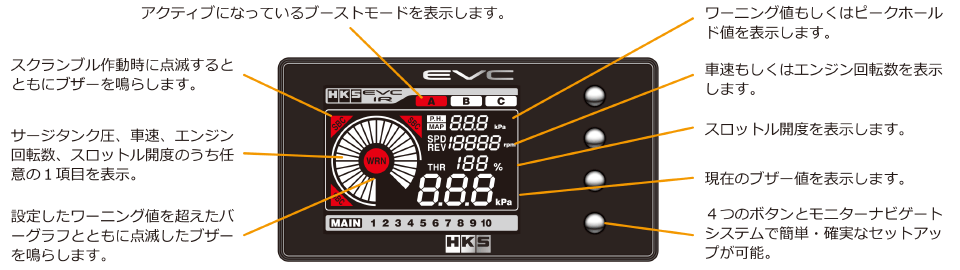

表示部説明

ブースト設定ツール『EasyWriter』

ブースト設定をパソコンで行えます。
EVCとパソコンは市販のUSB通信ケーブルで簡単接続。
ソフトウェアは、HKSホームページよりダウンロード入手できます。

接続方法

搭載機能

EasyWriterで設定可能な主な項目

  • ノーマル復帰機能

    パワーOFF時にノーマルブーストに復帰。(一部車種では取付前より低くなることがあります)

  • 車速信号入力対応

    車速信号を入力することにより、車速に応じたブースト制御が可能となります。(500km/hまで対応)

  • スクランブル機能

    スクランブル設定分だけ、さらにブーストアップ。表示部のボタンもしくは付属ハーネスを使用した外部スイッチを押している間作動。また、ボタンを離してから任意の時間分作動させる設定も可能。

  • マップ補正機能

    スロットル信号とエンジン回転信号または車速信号の2つを入力することにより、この2つを軸とした3次元マップを使用してブースト特性をコントロールすることができます。

  • 3モードブースト機能

    A・B・Cの各モードで独立した3つのブースト設定ができ、用途によって使い分けることが可能。

  • トリプルデジタルメーター

    サージタンク圧力とスロットル開度、エンジン回転数もしくは車速の3つをリアルタイムでデジタル表示。

  • 3モードオフセット設定

    設定ブーストに対して実際のブーストにズレが生じた場合に調整でき、よりシビアなセッティングが可能。(各モードそれぞれに設定可能)

  • バーグラフ選択機能

    バーグラフをブースト表示だけでなく、スロットル開度、エンジン回転数もしくは車速の3つをリアルタイムでデジタル表示。

  • ワーニング機能

    ブーストがワーニング設定値を超えると、ブザーと表示で警告するとともに、 設定分がノーマルブーストまでブーストを下げてターボやエンジンの損傷を防止します。

  • バーグラフピーク機能

    バーグラフのピークが、バーグラフが下降する際に、その時の最大値を表示させることが可能。瞬間的なピーク値を直感的に認識することが出来ます。

  • スロットル信号入力対応

    スロットルポジションセンサーの信号を入力することにより、スロットル開度に応じたブースト制御が可能となります。

  • アフターイメージ機能

    ブーストが正圧から負圧に変化した際に、正圧時の最大ブーストを3秒間表示させることができます。

  • エンジン回転信号入力対応

    エンジン回転信号、または点火信号を入力することにより、エンジン回転数に応じたブースト制御が可能となります。

  • データメモリ機能

    各種設定値は内部メモリに記憶され、イグニッションオフ時はもちろん、バッテリーを取り外しても設定値が消えることはありません。

  • ディマー機能

    ディスプレーユニット照明の明るさを2通り設定でき、ワンタッチで切り替え可能です。

  • 排気バイパス選択機能

    アクチュエーターを使用するスイングバルブタイプ、ウエストゲートを使用するポペットバルブタイプのどちらにも対応可能です。

  • データロック機能

    不注意などによる設定変更を防止するため、暗証番号を設定して設定値の変更を禁止することができます。

  • 圧力単位選択機能

    圧力単位をkPaまたはPSIから選択可能です。

  • ボタン位置左右反転機能

    画面を上下反転させることで、ボタン位置を左右いずれから選択可能です。

EVC6-IR 2.4の液晶画面サイズ

TFT液晶ディスプレイを2.4inchへ拡大、画面の視認性を向上させました。

【液晶部比較】
上:EVC6-IR 2.4 (新製品)
下:EVC6-IR (従来品)
