BOOST CONTROLLERブーストコントローラー

EVC-S

シンプルな機能でリーズナブルなプライスを実現。

HKS伝統のEVCシリーズ。
究極のベーシックモデル。

伝統のHKS・EVCシリーズに究極のコストコンシャスモデルが追加されました。
ソレノイドバルブを使用し、ブーストコントロール機能に特化しました。もちろんアクチェーター or ウェストゲート両方対応です。ディスプレイユニット・ソレノイドバルブ・ブーストセンサをコントロールユニットに集中するジャンクション形式を採用し、取り付け易さを考慮しました。
尚、ディスプレイユニットもHKS・ELECTORONICSパーツとの統一感を持たせたビジュアルとしました。

※この商品は販売終了いたしました。

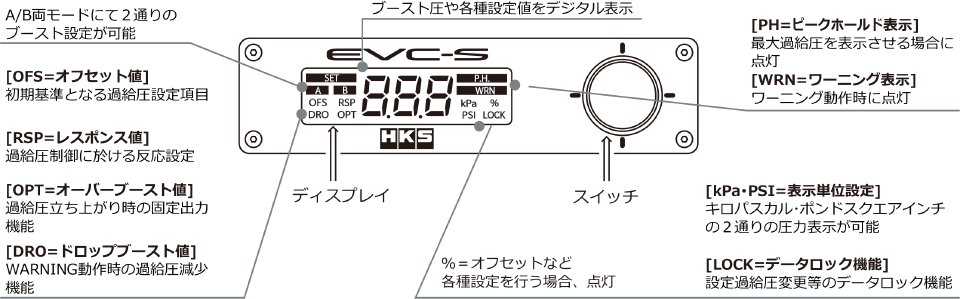

表示部

特長

セパレートタイプによる取付作業性の向上

  • 各ユニットを分離し、各種信号をコントロールユニットへの集中方式を採用。
  • ディスプレイユニットが薄型で、自在なレイアウトが可能。

デザインの統一性

  • HKS ELECTRONICSパーツの全体調和を考慮しました。

必要な機能に特価したコストコンシャスモデル

  • 2モードを採用（A/Bモード）
  • OFFSET・レスポンスの基本パラメータ ソレノイドDUTY＝0～100％出力値にて制御
  • WARNING、DROPブースト機能を付加
  • ピークホールド表示、アフターイメージ表示機能
  • アクチュエータータイプ、ウェストゲートタイプ共に対応
  • POWERオフ時のノーマル復帰機能
  • データロック機能
  • ブーストセンサ、バルブ、断線etcの故障診断機能

拡張機能

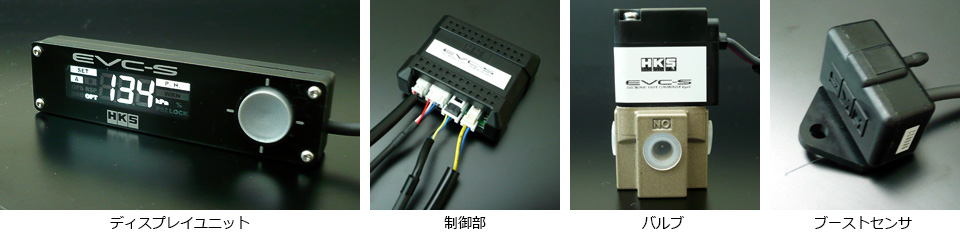

  • コンパクト設計・4ユニット構造
    ディスプレイユニット、コントロールユニット、ブーストセンサ・バルブのいずれもコンパクトなため、室内・エンジンルームへの取付けが容易です。また、ブーストセンサがコントロールユニットと別体なため、ブースト配管を室内に引き込む必要がありません。
  • 高ブースト対応
    ノーマルから250kPaまでの広い範囲でブースト制御が可能です。
  • 簡単なブースト設定
    ブースト制御はAモード／Bモードそれぞれに、簡単なデータを入力することにより制御されるため、直感的な操作性を実現しています。
  • ノーマル復帰機能
    制御OFFに操作することで、ノーマルブーストに復帰します。一部車種では取付け前のブーストより低くなることがあります。
  • モードブースト設定機能
    Aモード／Bモード、独立した2つのブースト設定ができるため、用途によって使い分けることが可能です。
  • ワーニング機能
    ブーストがワーニング設定値を超えてワーニング条件を満たすとブザー表示で警告すると共に設定値分ブーストを下げる制御を行います。これは、ブーストの過上昇によるターボやエンジンの損傷を防止するための機能です。
  • アフターイメージ機能
    ブースト正圧から負圧に変化した際に、正圧であった時の最大ブーストを3秒間表示します。キャンセルも可能。
  • データメモリ機能
    各種設定値は内部メモリに記憶され、イグニッションOFFはもちろん、バッテリを取外しても設定値が消えることはありません。
  • 圧力単位選択機能
    圧力単位をkPaまたはPSIから選択表示可能です。
  • 高ブースト対応データロック機能
    不注意などによる設定変更を防止するため、暗証番号を設定して設定値の変更を禁止することができます。

EVC-S取付概略図

配管図（例）

アクチュエータータービン

ウエストゲートタービン

EVC-S
