BOOST CONTROLLERブーストコントローラー

特長

• 従来のEVC-Sから表示エリアを2倍に拡大。カラー表示も可能となり視認性が大幅に向上しました。
• ドット表示を生かした多彩な表示により直感での操作を可能とし、操作性の向上を実現しました。
• 設定時に各ボタンの機能を表示（ボタンインフォメーション表示）し、変更操作をサポートします。
• ブースト設定を従来の2モードから4モード (Mode A～D) に拡大。コンディションや条件に合わせたブースト選択を容易にしました。
• 新機能としてサーキットモード、スクランブルモードを搭載しました。4つのブースト設定から2つを切り替えて制御を行います。
  （スクランブルモードは設定時間で切替）
• ワーニング機能にオーバータイム時間の設定を追加。ワーニング値を設定時間以上超えていないとワーニング制御を開始しないため、ワーニング制御の調整幅が広がりました。
• 最大制御ブーストを250kPaとし、幅広いブースト制御に対応しました。
• ブーストコントロールに優れたEVC-Sの制御ロジックを継承し、サンプリング時間の設定を追加することで設定の幅を広げました。

主要機能

機能説明

• スクランブル機能（スクランブルモード）
  スクランブルモード時にボタンを押すと、スクランブルモードに入る直前に選択されていたブーストモードとスクランブル設定で設定されているブーストモードが、設定時間（最大60秒）の間切替わります。1番下のボタンを長押し以外のボタン操作で、スクランブル動作を開始します。
• ブースト設定切替機能（サーキットモード）
  スクランブル制御をOFFに設定した場合にサーキットモードが使用出来ます。サーキットモード時にボタンを押すと、サーキットモードに入る直前に選択されていたブーストモードとスクランブル設定で設定されているブーストモードが、交互に切替わります。1番下のボタンを長押し以外のボタン操作で、ブーストモードが切替わります。
• ワーニング機能
  ブーストがワーニング値をオーバータイム時間以上超え続けるとワーニングモードとなり、ブザーを鳴らしてワーニング表示を行い、設定に基づきブースト圧を下げます。ブースト圧が5kPa以下になるとワーニングが解除されます。
• ピークメモリー選択機能
  OFFに設定するとピークホールド値を内部メモリーに記憶しないため、イグニッションオフにするとピークホールド値が0kPa になります。ピークホールド値は、イグニッションをオンにすると毎回0kPaから始まります。ONに設定した場合、イグニッションをオンにするとピークホールド値をリセットしてからの最大ブースト値を表示します。
• ボタンインフォメーション機能
  操作、設定時のサポート表示を行います。メイン画面表示時に1番上のボタン以外を短押しすると、ボタンインフォメーション画面に切替わります。各ボタンの操作で何が行えるかを表示します。設定時には、各ボタンの機能を表示します。

ボタンインフォメーション画面

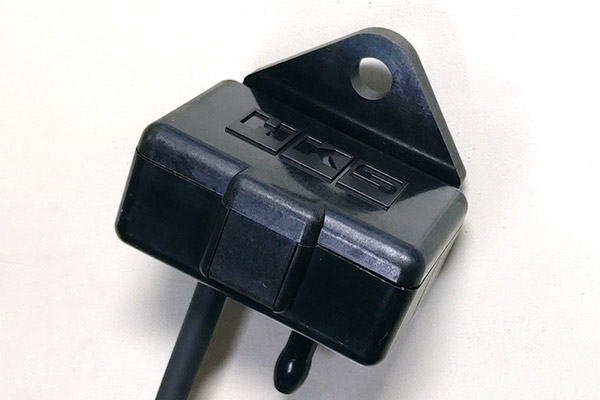

構成パーツ

取付概略図
