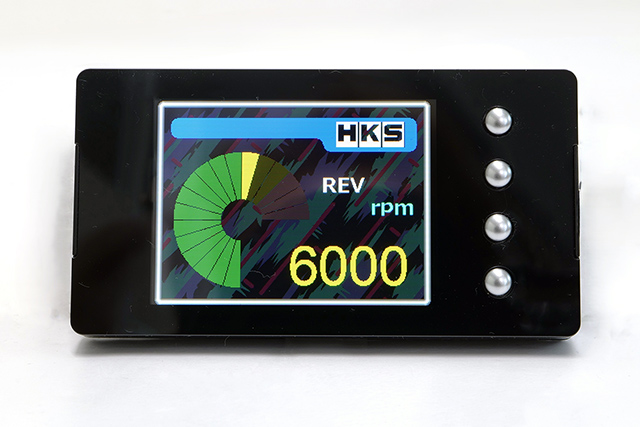

CAN SMART METER type F-CON V Pro Ver.3.4

「CAN通信」を使用してチューニングカーにおいて確認必須となる車両情報がオールインワンで表示可能。
視認性に優れた専用ディスプレイにより、スポーツ走行中の刻一刻と変化する車両コンディションを瞬時に把握することを可能とします。

製品概要

  • 本製品は車両内の通信システム「CAN通信」の情報を読み込み、メーター値として変換しディスプレイに表示するマルチメーターとなります。
  • 接続は1つのコネクタと電源の取り出しのみとなりますので、簡単に装着することが可能です。
  • ディスプレイは「Flash Editor」などで実績がある、視認性の高い2.4インチIPS液晶を使用しております。メーター表示についても見やすさを重視した4つのモードを用意しておりお好みでお選びいただけます。
  • ディスプレイ本体はコンパクトなものを採用しております。限られたスペースでも据え付けが容易です。
  • 本製品専用のWindowsソフトウェア「EasyWriter」を用いて、通信形式の変更や表示項目の変更が可能です。無償にてお使いいただけます。

シリーズ特長】

  • CAN通信を使用することで、水温や吸気温といったデータについてより正確な数値を簡単にチェックすることが出来ます。スポーツ走行での車両の保護や、インテーク交換時の吸気温度の変化を確認することが可能です。
    • 例①：純正では水温計がおおよその数値しか表示できないが、正確な数値を把握できスポーツ走行で効率的に周回することが可能
    • 例②：吸気温度をリアルタイムでチェックすることで、インテーク周りの交換や遮熱などの効果が目に見えて把握可能に
  • アクセル・スロットルの開度をリアルタイムで確認できます。ドライビング中の確認ももちろんですが、高い視認性を生かしてオンボードカメラ映像でのチェックも可能です。

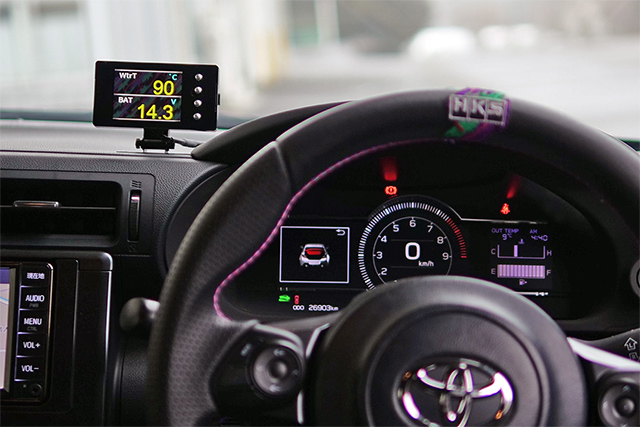

  • 設置場所を選ばない小型サイズの筐体ですので、ダッシュボード上やインパネ上などクルマに合わせて最適な場所で設置可能です。スポーツドライビングの視界の邪魔にもなりにくいものとなります。
  • 適合確認は実車を用いて動作確認を実施していますので、安心してご利用いただけます。

クリックすると拡大します。

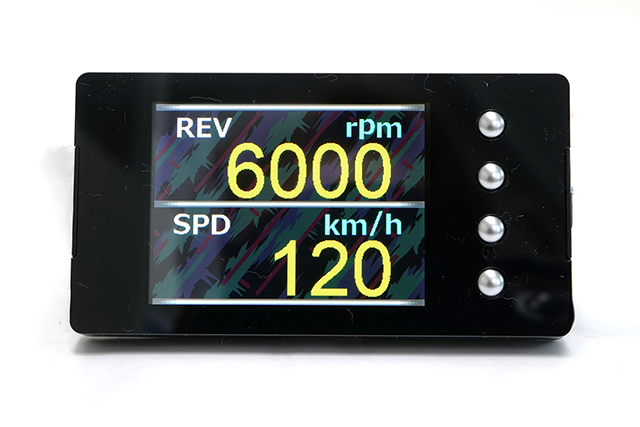

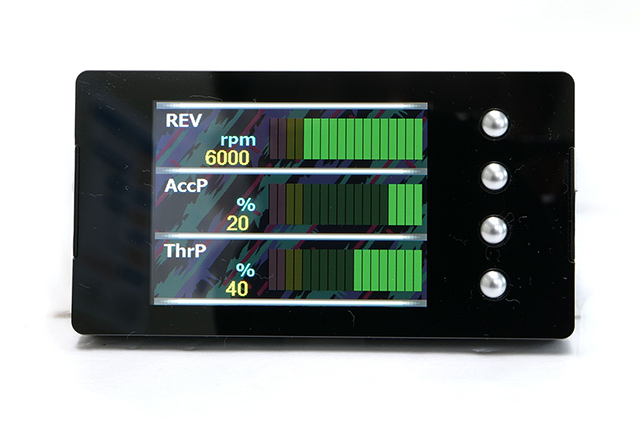

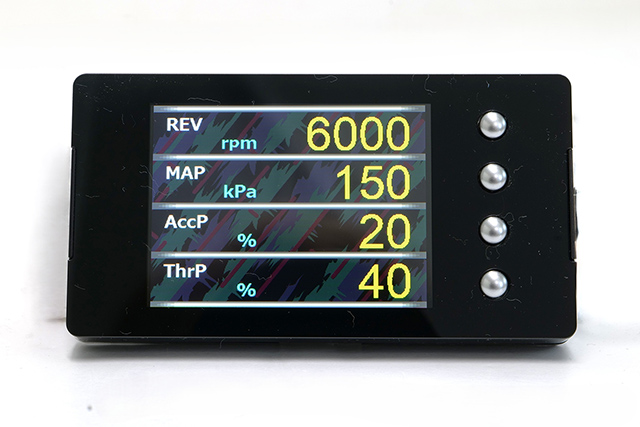

メーター表示モード

4つの表示モードをボタンで切り替えが可能です。
シチュエーションに沿った見やすい表示にすることが可能です。

type F-CON V Pro Ver.3.4

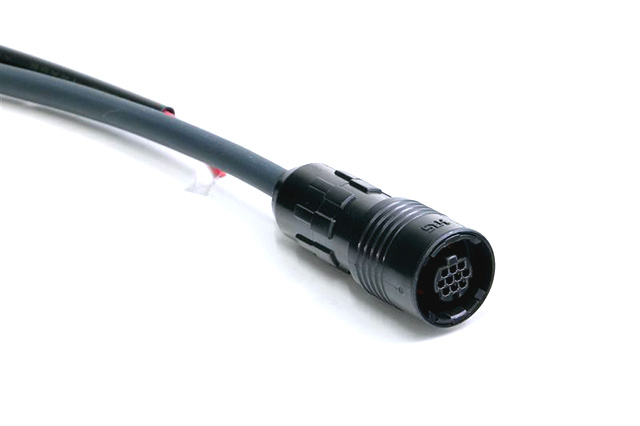

  • フルコンピューター「F-CON V Pro Ver.3.4」に対応する専用ハーネスを付属しております。専用の通信フォーマットを導入しておりますので、入出力している信号を高精度で表示することが可能です。
  • OBDIIコネクタを持たない車両においても「F-CON V Pro Ver.3.4」を装着していれば、多機能な本商品をスマートに装着することが可能です。

*本製品の使用の際は「F-CON V Pro Ver.3.4」のファームウェアバージョンを「Ver.1.430」以降へアップデートする必要がございます。詳しくはお近くの「HKSパワーライター店」にご相談ください。

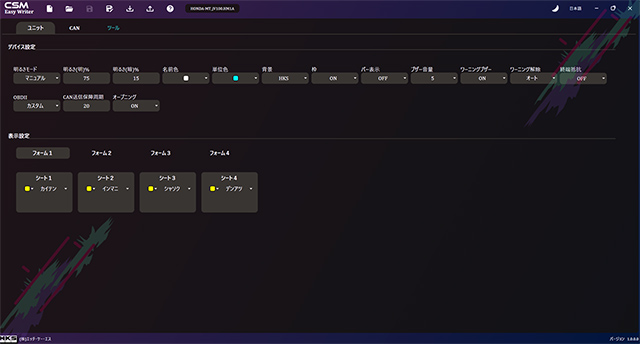

CAN通信設定ツール『EasyWriter』

ソフトウェアダウンロードCAN通信の設定をパソコンで行える専用ソフトウェアです。
車両に合わせた通信形式の変更や表示項目の変更が可能です。
「CSM」とパソコンは市販のUSB通信ケーブルで簡単に接続できます。
ソフトウェアは、右の『ソフトウェアダウンロード』よりダウンロードしてください。

選択（表示）出来るデータ

※車両により異なります

  • エンジン回転

    エンジン回転数の詳細数値をデジタル数字で確認

  • インマニ圧力

    ブースト制御及びラムエア効果の確認・負圧域でのエンジン圧縮確認

  • エアフロ空気流量

    流れている空気量のモニタリング

  • 水温

    リアルタイムでの水温確認によるエンジン保護

  • 吸気温

    リアルタイムでの吸気温度モニタリングによるパワーロス・トラブル予防

  • アクセル開度

    アクセルペダルの踏み込み量確認によるドライビングの振り返り

  • スロットル開度

    ペダル踏み込み量と実際にスロットルが開いている量の相違の確認

  • 点火時期

    点火タイミングが早すぎたり遅すぎたりしないかを確認しエンジン破損を防止

  • バッテリ電圧

    リアルタイムでの電圧確認による電装品作動不良の予防

  • A/F長期補正（学習値）

    A/F学習値のモニタリングで燃調の濃い・薄いを判別し車両状態を把握

  • A/F短期補正

    A/Fのリアルタイム補正をモニタリングしセッティング等のデータに活用

  • 車速

    車両の速度をデジタル数字で確認
