INTAKE SERIESHKSインテークシリーズ

スーパーエアフィルター

新開発不織布フィルターをメイン素材に採用した新しい純正交換タイプエアフィルター。集塵性能と低抵抗を高レベルにて両立しました。

適合表

新開発乾式不織布フィルター

  • 密度勾配型構造を採用し空気の流れに対して目の粗い層から細かい層へと徐々にフィルター密度を変えていくことで、様々な大きさのダストを段階的に確実に捕獲します。また繊維構成を最適化することで吸気抵抗の低減も実現しました。

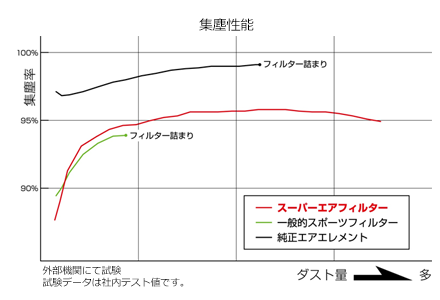

低抵抗と優れた集塵性能を両立

  • 吸気抵抗を低減したにもかかわらず、集塵性能は当社従来モデルと同等以上を確保(当社試験で基準ダストの95%以上を捕獲)。ダストを確実に捕獲し、エンジンにクリーンな空気を供給します。

長期間にわたり低抵抗値をキープ

  • 新品時に抵抗値が低いのはもちろん、長期間それをキープします。

フィルターの諸元

  スーパーエアフィルター スーパーハイブリッドフィルター
外観

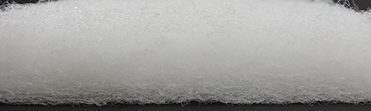

材質 ポリエステル不織布単層
(密度勾配構造)

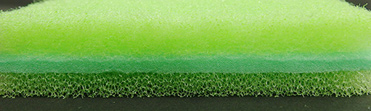

ポリウレタンフォーム(粗・細)
+ナイロン不織布
白色 黄緑
厚さ 25mm ±3mm ※1 20mm ±3.2mm

※1.厚みが増していることで樹脂フレームの浮きが発生する場合あり。押し込みながら取付する必要があります。

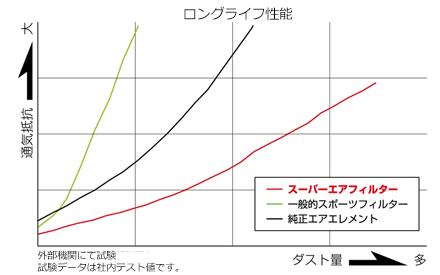

一般的なプリーツ構造フィルターとの比較

  • 一般的なプリーツ構造のスポーツフィルターでは大きなゴミから細かい粒子まですべて表面で捕獲します。それにより空気の通路が狭まってしまい初期の通気抵抗は低くても目詰まりを起こすまでの期間が短くなってしまいます。
  • HKSスーパーエアフィルターでは密度勾配型不織布を採用し、フィルターの目を徐々に細かくしていくことで大きなゴミから段階的に捕獲。空気の通路を確保することができ、結果としてロングライフ性能に優れているのです。

スーパーエアフィルター用交換フィルター

スーパーエアフィルター用交換フィルター

スーパーエアフィルター用交換フィルターです。
樹脂フレームはそのままでフィルター部だけを新しいものに交換することができます。
S・M・Lサイズの中からお使いのフィルターの大きさに切ってご使用下さい。

※交換目安 12ヶ月もしくは走行距離10,000km
 (お車の使用状況により異なります。)

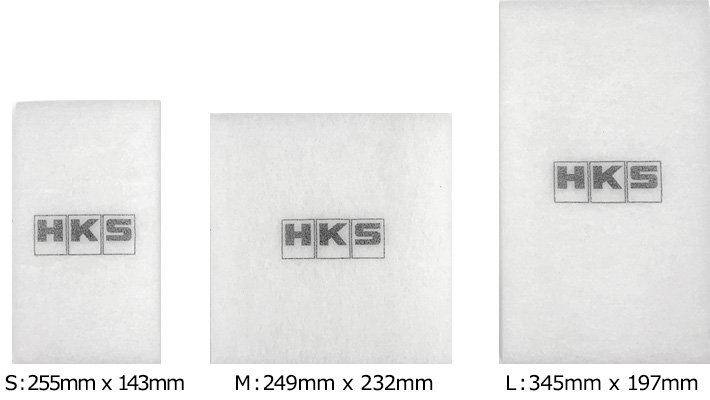

サイズ比較
  • 70017-AK101 Sサイズ(255mm×143mm)

    S size
    適合スーパーエアフィルター
    70017-AD102 70017-AN101 70017-AS107
    70017-AD103 70017-AN103 70017-AT112
    70017-AH108 70017-AN107 70017-AT117
    70017-AH110 70017-AN108 70017-AT120
    70017-AH113 70017-AS101 70017-AT123
    70017-AH114 70017-AS102 70017-AT127
    70017-AH116 70017-AS103 70017-AT132
    70017-AH117 70017-AS104 70017-AZ101
    70017-AH118 70017-AS105
    70017-AH120 70017-AS106

         部分のタイプは切らずに使用できます。

  • 70017-AK104 M2サイズ(255mm×232mm)

    M2 size
    適合スーパーエアフィルター
    70017-AF101 70017-AS108 70017-AT130
    70017-AF102 70017-AT104 70017-AT131
    70017-AH104 70017-AT111 70017-AZ102
    70017-AH106 70017-AT115 70017-AZ108
    70017-AH112 70017-AT116 70017-AZ109
    70017-AH115 70017-AT121 70017-AZ110
    70017-AH119 70017-AT122 70017-AT130
    70017-AM105 70017-AT124
  • 70017-AK103 Lサイズ(345mm×197mm)

    L size
    適合スーパーエアフィルター
    70017-AH111 70017-AT114 70017-AZ106
    70017-AM107 70017-AT119 70017-AZ107
    70017-AN104 70017-AT126 70017-AZ111
    70017-AN105 70017-AZ103
    70017-AT105 70017-AZ104

         部分のタイプは切らずに使用できます。

ご使用方法

1. 車両からスーパーエアフィルターを取外してください。

2. スーパーエアフィルターのフレームを分解し、古いフィルターを取り除いてください。
 ツメで留まっているタイプのフレームはツメをこじって分解してください。
 その際にフレームを破損しないように作業してください。

3. 交換フィルター(当商品)をカットしてください。(下記参照)

4. カットした新しいフィルターをフレームに装着してください。
 フレームの刻印の[○○○○-T]側に目の粗い面が向くように装着してください。
 装着面に隙間がないことを確認してください。

5. フレームを組み立ててください。
 ツメで留めるタイプのフレームはすべてのツメがしっかり固定されていることを確認してください。

6. 車両に元通りに取付けてください。
 フィルターの厚み固定差でフレーム上下の浮きが大きい場合があります。
 その際は押し込みながら取付けを行ってください。

フィルターカット方法

a. 取り除いた古いフィルターを重ねるなどしてカット形状を確認してください。

b. 形状を確認したらその形状のラインに沿ってフィルターに油性ペンなどでカット線をトレースしてください。

フィルターの目の粗い面が外気側に、目の細かい面がエンジン側になります。

c. ラインに沿ってカットしてください。
