S
シビック
シビック FK7

S

Code No. 80300-AH009

¥250,800

(税抜価格¥228,000)

愉しいだけでも、快適なだけでも終わらない “走り心地”という新たな価値へ









写真はFK7です。





■ 適合/取付情報

エンジン型式 L15C
年 式 17/09 -
備 考 日本車両 6MT ナックル差込径φ52.0mm

■ 仕様

  FRONT REAR
減衰力調整 30段 30段
ベースバルブ - -
全長調整 ×
アッパーマウント ゴム ゴム
倒立/正立 倒立 正立
ダンパー/スプリング構成 一体式 別体式
出荷時バネレート変更 不可 不可
ワイヤーでの減衰力調整 - -
ヘルパースプリング
(スプリングレートN/mm)
- -
■ 車高情報 mm
  出荷時※2 テスト時 最大上限~最大下限※3 走行可能上限~走行可能下限※4
FRONT 車高※1 648 660 ~ 637 660 ~ 637
ノーマル比 -31 -19 ~ -42 -19 ~ -42
REAR 車高※1 661 680 ~ 615 680 ~ 646
ノーマル比 -29 -10 ~ -75 -10 ~ -44

※1. 路面からフェンダーアーチまでの高さ。
※2. 出荷時車高はHKS社内でのフルキット設定の組み合わせによる参考測定値データです。(当社の推奨車高になります。)
※3. 調整可能範囲(ただし、この場合の下限値での走行は保安基準適合外となりますので御注意ください。
またこの調整範囲内であっても車高によってはボディー・アーム等との干渉などをおこし、走行に支障をきたす恐れがあります。
なお、出荷時車高から極端に車高を下げて使用することによるダンパーオイル漏れ等の不具合に関しても保証対象外となりますので、御注意ください。)
※4. ボディ・アーム等への干渉等が無い走行可能な範囲。(ただしタイヤ・ホイールサイズ等の変更によってはその限りではありません。)
※5. テスト時データはスペーサーを使用しています。
注).データは車両の個体差・組み立て条件により変化します。


■ キット情報

● フルキット設定スプリング

  F R
スプリングレートN/mm(kgf/mm) 49 ( 5.0 ) 39 ( 4.0 )
自由長(mm) 220 220
スプリングタイプ 直巻樽型 直巻樽型
スプリングレート変更時推奨範囲N/mm(kgf/mm) - -

● ダンパースペック

  F R
減衰力(伸び側/縮み側)N※ 333 / 299 167 / 137
出荷時ダイヤル位置 15 15
ダンパー残りストローク(伸び側/縮み側)mm 50 / 49 68 / 68

※ 減衰力値はピストン速度0.1m/sec時の値です。

● セッティングデータ

  F R
出荷時 テスト時 走行可能上限
走行可能下限
出荷時 テスト時 走行可能上限
走行可能下限
ケース長
(mm)
230 230 230 345 365 329
スプリング
セット長(mm)
192 192 203 - - - -
巻き上げ寸法
(mm)
20 20 9 43 61 29
レバー比 1.03 1.08(spg) , 0.95(dmp)

※ 走行可能上限・走行可能下限につきましては、上記:車高情報の欄外※3をご参照下さい。



■ テスト車両情報

  F R
車重(カタログ値)kg 803 516
タイヤサイズ(空気圧)kPa 235 / 40 - 18 ( 240 ) 235 / 40 - 18 ( 230 )
ホイールサイズ 8.0 JJ × 18 inset 50 8.0 JJ × 18 inset 50
アライメント
(トー/キャンバー)
テスト時 in 0 mm / -0°31' in 2 mm / -2°04'
基準値 in 0 ± 2 mm / -0°18' ± 0°30' in 2 +2 -1 mm / -1°12' ± 0°45'

※ 当社での測定値です。

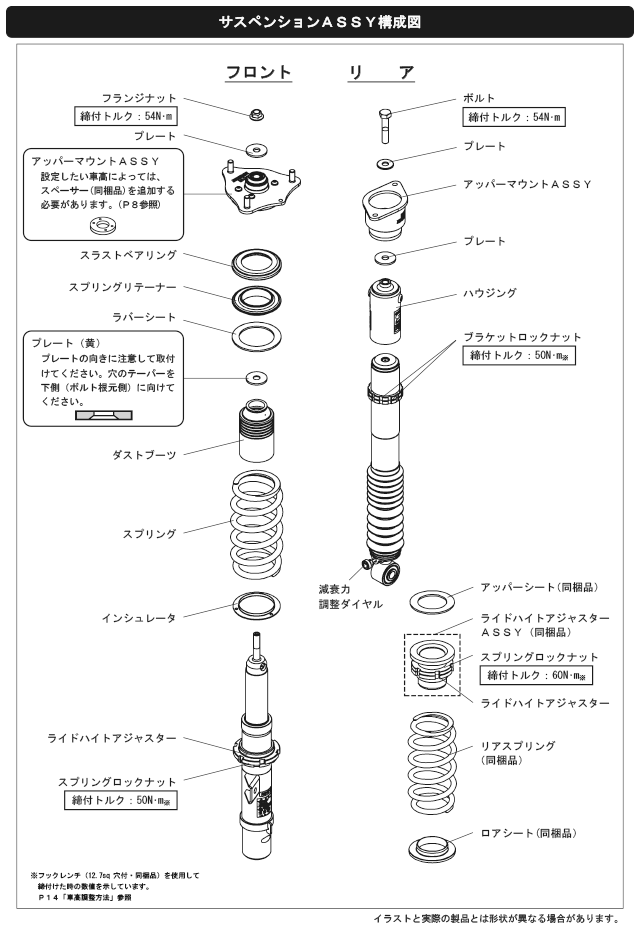

構成図 ※仕様変更により変更する場合があります。






■ ポイント

・車高調整幅に関して、出荷時状態では(-31mm~-42mm)の範囲、付属スペーサー使用により(-19mm~-30mm)の範囲で調整が可能です。
・フロントにキャンバー調整用のアッパープレート位置決めボルトを同梱。純正標準位置での固定と±0.5°のキャンバー調整を選択可能にしました。
・スプリングレート、減衰力を見直すことにより、乗り心地とスポーツ性能を高次元でバランス良くまとめました。
・しなやかに動くセッティングをベースにロールスピードを適正化しロール剛性を高めていくことで、安定感のあるサスペンションに仕上げました。
・スポーツ走行において、挙動が穏やかで扱いやすいためタイヤのグリップ力を最大限に引き出しながら走行することが可能です。
・深みのある質感をご堪能下さい。
・内部部品の見直しにより3年6万キロ保証の高耐久を実現しました。
