PRODUCT製品案内

  • アタッチメント（Sタイプ用）

  • アダプターボルトA・
    アダプターボルトB（Sタイプ用）

  • 取り出しアタッチメント（Rタイプ用）

  • アダプターサーモ（Rタイプ用）

  • アタッチメントボルトA・
    アタッチメントボルトB （Rタイプ用）

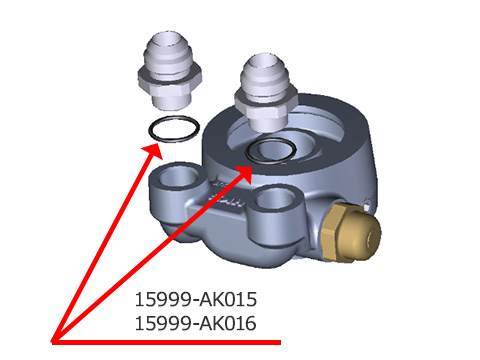

  • Oリング
    (1) φ56 t=3.5　(2) φ67 t=3.5　(3) φ26 t=3.5　※各2ヶ1セット

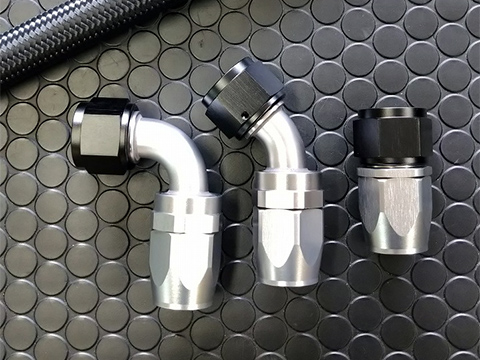

  • オイルクーラーフィッティング
    (4) #10ストレート　(5) #10-45°　(6) #10-90°

  • オイルフィルター

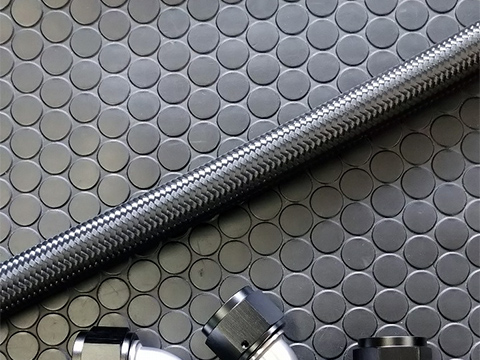

  • BLACK MESH HOSE

  • BLACK X SILVER FITTING

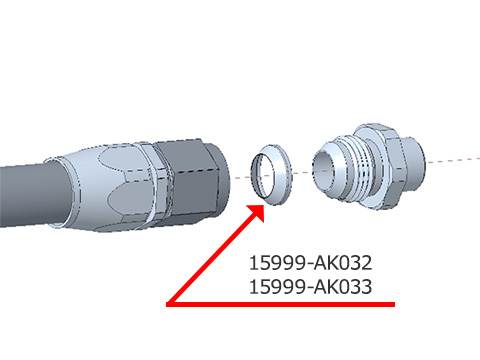

  • コニカルシール

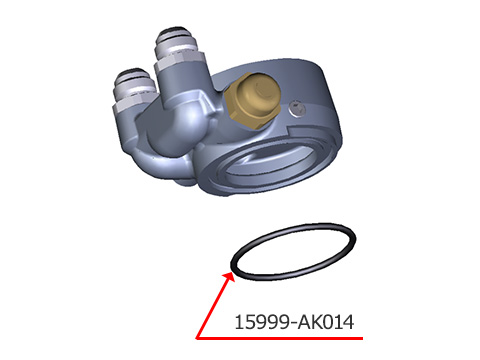

  • O-ring for Oil Cooler Kit

O-ring for Oil Cooler Kit

【60ΦOリング使用KIT】
15004-AF111:S Type O/C KIT VAB WRX STI BLK
15004-AH104:S Type O/C KIT FK8 CIVIC TYPE-R BLK
15004-AN103:S Type O/C KIT BNR32 BLK
15004-AN104:S Type O/C KIT BCNR33 BLK
15004-AN105:S Type O/C KIT BNR34 BLK
15004-AS102:S Type O/C KIT ZC33S BLK
15004-AT113:S Type O/C KIT GXPA16 BLK

O-ring for Oil Cooler Kit

【56ΦOリング使用KIT】
15004-AF106:S Type O/C KIT GDB C-E BLK
15004-AF107:S Type O/C KIT GDB F EJ207 BLK
15004-AF110:S Type O/C KIT GRB BLK
15004-AH103:水冷 OIL COOLER KIT JW5 S660 BLK
15004-AN124:S Type O/C KIT SINGLE Z34 VQ37VHR BLK
15004-AT014:S-Type OIL COOLER KIT ZN8/ZD8
15004-AT110:S Type O/C KIT ZN6/ZC6 for NA BLK
15004-AT111:S Type O/C KIT ZN6/ZC6 for S/C BLK
15004-AT112:S Type O/C KIT ZN6E for S/C BLK

オイルクーラー汎用キット取付けの際の注意事項

●購入前の注意事項

  • 車種によって、取付けられない車種があります。
  • 購入前に、下記項目に従ってお取付けになる車種の取付け可否確認をお願いします。

(1) オイルフィルター取付け部ネジサイズ

3/4-16 UNFまたはM20×P=1.5に取付け可能です。

(2) アタッチメント取付け部

エンジンブロックアタッチメント取付け部に、下記のクリアランスが必要になります。（単位:mm）

(3) オイルフィルター

純正フィルターのOリングより取付けネジ部がでっぱらないこと。

オイルクーラー系パーツ

仕様に応じたコアサイズを選択。

チューニングエンジンにとって油温の上昇は禁物です。この対応策としてオイルクーラーの装着が必要になります。また、チューニングエンジンに限らず、ノーマルエンジンにおいても油温の管理はオイルの耐久性・エンジンの性能安定性に大きく影響します。
HKSオイルクーラー・コアは、冷却安定性・内部抵抗対策に優れていると共に、4種のコアサイズを設定。必要・仕様に応じたコアサイズを選択することができます。

オイルクーラーのコアサイズについて

当社オイルクーラーの表示サイズはステーなどを含まないコア本体のサイズを表記しています。ステー部の長さ、ホース取付部の高さなどを加えた大きさが実際の外寸になります。下記図ｰ1・図ｰ2を参照してください。

オイルクーラーコア
