BOOST CONTROLLERブーストコントローラー
【パワーエディターR】
車両のセンサハーネスに割込み接続することで、ブーストアップすることができます。
Power Editor Rでは回転信号に加え車速信号やスロットル信号も使用することができるので、各ギア毎やスロットル開度毎に最適な補正値で制御することが可能です。
概要
- 車両のセンサハーネスに割込み接続することで、ブーストアップすることができます。
- 多くのブーストアップ商品では制御に回転信号を使用していますが、Power Editor Rでは回転信号に加え車速信号やスロットル信号も使用することができるので、各ギア毎やスロットル開度毎に最適な補正値で制御することが可能です。
- Easy Writer for Power Editor R（無償）を使用することでユーザオリジナルのカスタムデータを作成することができるので、車両の個体差に合わせて詳細なセッティングをすることが可能です。
※ Easy Writer for Power Editor R は製品に同梱していませんので、HKSホームページからダウンロードしてご使用ください。
※ Windowsパソコン（Windows10/11）が必要になります。 - マップ切替えスイッチ用ハーネス（同梱）を使用することで、本体に保存された2パターンのセッティングを切り替える事ができます（スイッチは同梱していませんので、任意でご用意ください）。
- 本製品を装着後（配線後）でも、製品に同梱の復帰コネクタを使用することでノーマル状態に戻すことができます。
本体の機能
- 回転信号、車速信号、スロットル信号を使い、4chの電圧信号と、1chのパルス式エアフロ信号を補正することができます。
| No. | 機能 | 数 | 備考 |
|---|---|---|---|
| 1 | 電圧補正 | 4ch | 入出力：0V-5V |
| 2 | パルス周波数補正 | 1ch | 入出力：0V-5V、250Hz～15kHz |
| 3 | 回転信号入力（マップ軸） | 1ch | 入力：0V-5V または0V-12V |
| 4 | 車速信号入力（マップ軸） | 1ch | 入力：0V-5V または0V-12V |
| 5 | スロットル信号入力（マップ軸） | 1ch | 入力：0V-5V、電圧補正chと共用 |
| 6 | USB通信 | 1ポート | 共有ポートのため排他使用 |
| 7 | マップA・B切替え |
注意事項
- セッティングミス及びデータ入力ミスに十分注意してください。エンジンを破損する恐れがあります。その場合、当社はいっさい責任を負いかねますのであらかじめご了承下さい。
Power Editor R用Easy Writerについて
- Power Editor R用Easy Writerは、Power Editor用と比較して大幅にパワーアップしています。

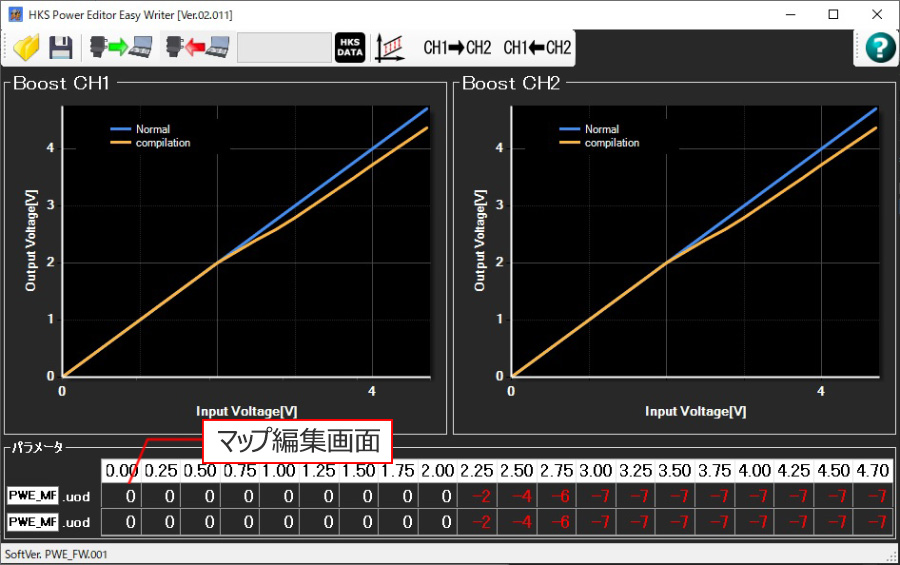

- Power Editor用 Easy Writer[補正マップ]
| 機能 | チャンネル数 | メインマップ |
|---|---|---|
| 電圧補正 | 2 | 2Dマップ |
- [データモニタ機能]
-
- なし
- [データロック機能]
-
- なし
Power Editor 用 Easy Writer

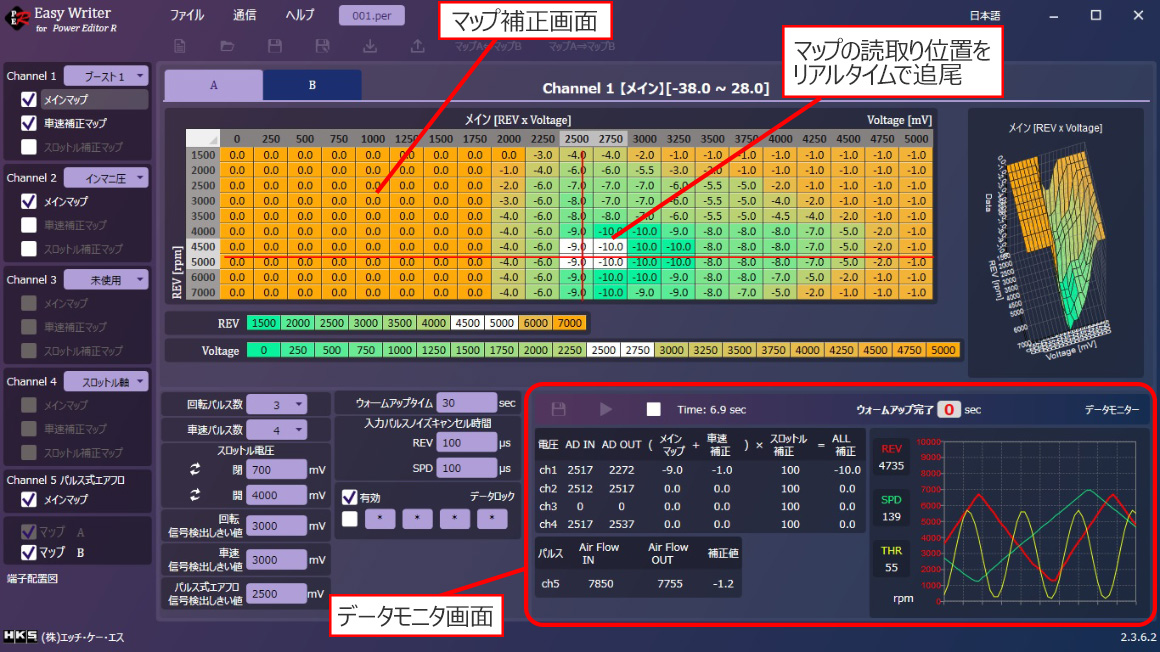

- Power Editor R用 Easy Writer [補正マップ]
| 機能 | チャンネル数 | メインマップ | 車速補正マップ | スロットル補正マップ |
|---|---|---|---|---|
| 電圧補正 | 4 | 3Dマップ | 3Dマップ | 3Dマップ |
| バルブ式 エアフロ補正 |
1 | 3Dマップ | － | － |
- [データモニタ機能]
-
- センサの入力値をモニタし、リアルタイムでマップの読取り位置を追尾します。
- REV、SPD、THRはグラフ表示するので、感覚的に確認したいポイントを見つけることができます。
- ログデータを保存し、後から確認することができます。
- [データロック機能]
-
- 4桁のロックナンバーで、本体に書込んだデータを保護することができます。
- [ウォームアップタイム機能]
-
- エンジンを始動してから補正を掛け始めるまでの時間を設定することができます。
- [ノイズキャンセル機能]
-
- 回転信号や車速信号のパルス入力で、キャンセルしたいノイズの幅を設定することができます。
Power Editor R用EasyWriterのダウンロードはこちら。
注意事項
- 本体を装着しただけではノーマル状態です。EASYWRITERを使用しセッティングが必要です。
- ブーストコントロール制御用の圧力センサーが使用されている車両にのみ装着が可能。
- 極端なブーストアップはエンジンブローやタービンブローなど車両に大きなダメージを与える恐れがあります。

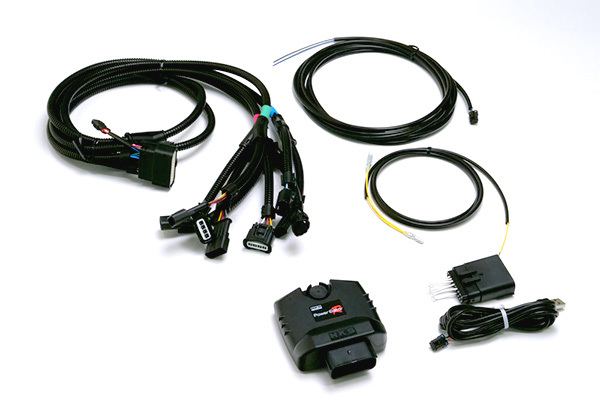

パワーエディター R車種別キット
- カプラーオンで簡単にブーストアップすることができます。
- Power Editor R 本体には予めブーストアップデータがプリセットされており、車両のセンサハーネスに割込み接続することで、簡単にブーストアップすることができます。

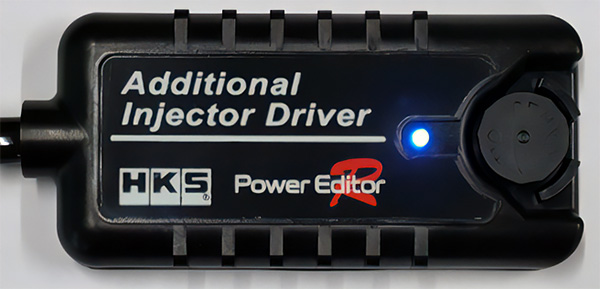

【Power Editor R Additional Injector Driver】
- Power Editor Rのオプションパーツで、本製品1台につき2本の追加インジェクタを駆動することができます。
- Power Editor Rの「追加インジェクタ制御マップ」により、エアフロ・回転・車速などの条件に合わせた燃料増量が可能です。
- 追加インジェクタを使用することで、トルクベース制御の車両でタービン交換した際に発生する出力の頭打ちを解消することができます。
