af2

A/F-Knock Amp.

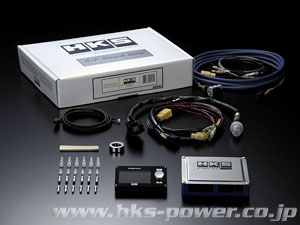

【A/Fノックアンプ】

BOSCH社製A/Fセンサを使用する事により、センサ単品についても供給可能となり、コネクタ部の加工も不要。また、A/F 2系統同時測定対応となり、Vバンクエンジンや多気筒エンジンではバンク、グループ別のA/F測定が1台で可能。
これによりF-CON Vproを使用する際の気筒別燃料セッティングにも使用可能。さらにノックレベル測定方法も簡略化し、新時代のA/Fセッティングツールにふさわしい機能と性能を獲得しました。


特徴
  • A/Fセンサ2本同時使用可能
    V型エンジン、多気筒エンジンでのバンク別A/F値の測定を一台で対応可能です。
  • A/F計測に関しては、従来必要であった大気校正が不要。取り付けてすぐに計測ができます。

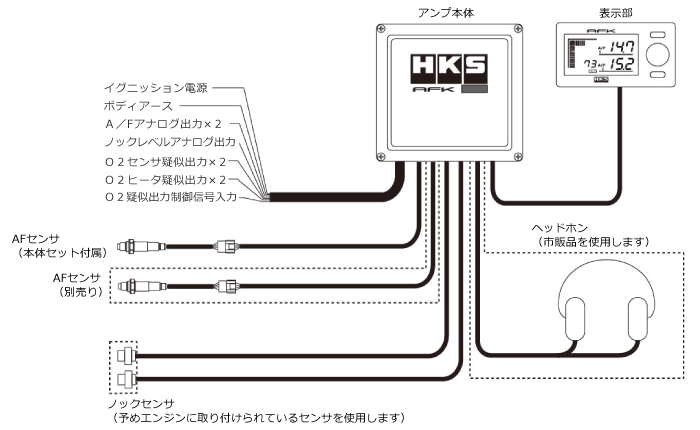

  • [表示・操作部]と[アンプ部]との2ユニット構成。
  • ノックアンプ部は、クランク角、カム角信号の入力を不要とし使い勝手を向上。ノック検出方法を簡略化。汎用性を高めました。
  • 表示操作部は現行EVCと同一デザインであり、統一感を演出。
主な仕様
  • A/F計測…2系統対応。計測範囲8.0~20.0
  • A/Fアナログ出力…2系統対応。計測したA/F値をアナログ電圧で出力。F-CONや、その他汎用のロガー等で使用可能。
  • ノックモニタ…エンジンに取り付けられているノックセンサからの信号をヘッドホンを使用して聞く事が可能。
  • ノックレベル表示…ノックセンサからの信号をノックレベル0~100として表示可能。
  • A/Fセンサ 1本同梱
