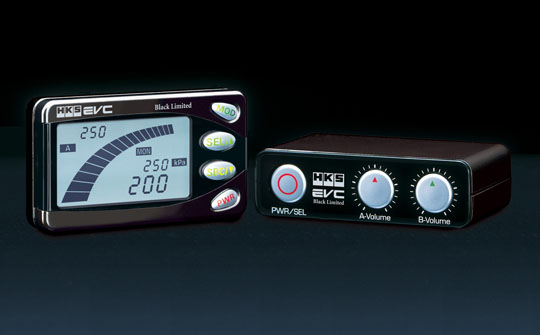

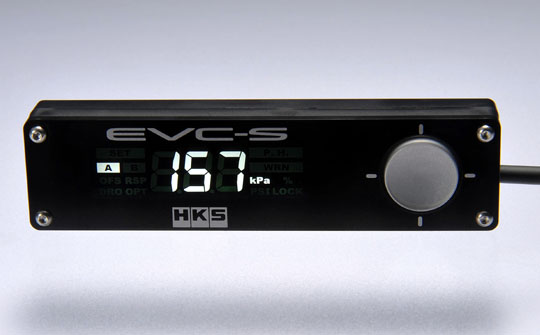

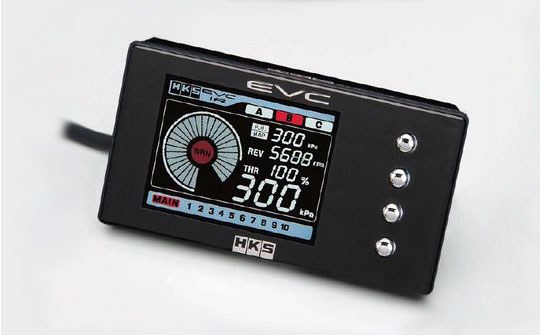

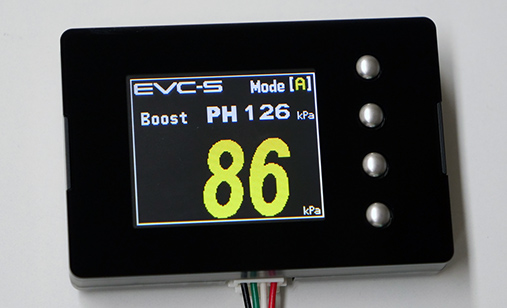

EVC-S2 | EVC7 | EVC6-IR 2.4 | EVC VI-IR | EVC VI | EVC-S | EVC V | EVC BLACK LIMITED |

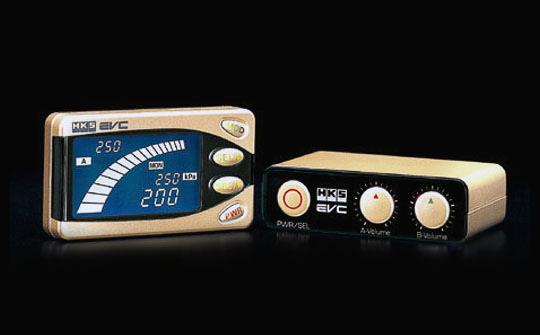

EVC 30th ANNIVERSARY |

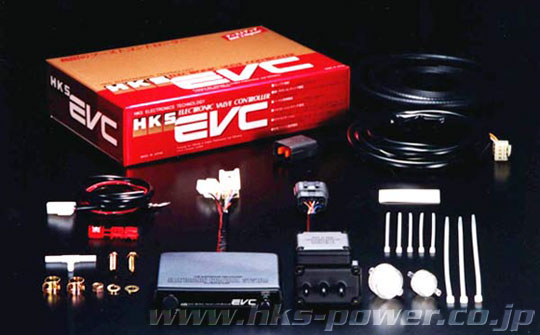

EVC EZ II | EVC IV | EVC EZ | EVC Pro | EVC III | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
商品画像 | ||||||||||||||
発売時期 | 2024年2月 | 2020年2月 | 2014年12月 | 2014年4月 | 2011年8月 | 2009年6月 | 2006年11月 | 2005年8月 | 2003年4月 | 2002年7月 | 2002年4月 | 1998年8月 | 1997年11月 | 1997年2月 |
小売価格 (税抜き) |
¥49,800 | ¥65,000 | ¥65,000 | ¥65,000 | ¥65,000 | ¥35,000 | ¥63,000 | ¥69,800 | ¥69,800 | ¥49,800 | ¥69,800 | ¥42,800 | ¥88,800 | ¥64,800 |
構成 | 4 表示部+制御部+ブーストセンサ+バルブ |
2 表示部+バルブ部 |
2 表示部+バルブ部 |
2 表示部+バルブ部 |
2 表示部+バルブ部 |
4 表示部+制御部+ブーストセンサ+バルブ |
2 表示部+バルブ部 |
3 表示部+コントローラー部+バルブ部 |
3 表示部+コントローラー部+バルブ部 |
2 表示部+バルブ部 |
3 表示部+コントローラー部+バルブ部 |
2 表示部+バルブ部 |
2 表示部+バルブ部 |
2 表示部+バルブ部 |
各部の名称 と働き |
詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 |
排気バイパス 選択 |
〇 | 〇 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
制御範囲 | normal~2.5 (×100kPa) |
normal~3.0 (×100kPa) |
normal~3.0 (×100kPa) |
normal~3.0 (×100kPa) |
normal~3.0 (×100kPa) |
normal~2.5 (×100kPa) |
normal~2.5 (×100kPa) |
normal~2.5 (×100kPa) |
normal~2.5 (×100kPa) |
normal~2.5 (×100kPa) |
normal~2.5 (×100kPa) |
normal~2.5 (×100kPa) |
normal~3.0 (×100kPa) |
normal~2.5 (×100kPa) |
初期設定 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | 詳細 | ― | ― | ― | ― | ― | 詳細 | 詳細 |
設定方法 | オフセット入力式設定 A,B,C,Dモード オフセット設定 |
Point入力設定 A,B,C,Dモード それぞれPoint式 独立設定 |
ダイレクト入力方式 A,B,Cモードそれぞれブースト側ダイレクト 入力独立設定 |
ダイレクト入力方式 A,B,Cモードそれぞれ ブースト側ダイレクト 入力独立設定 |
ダイレクト入力方式 A,B,Cモードそれぞれ ブースト側ダイレクト 入力独立設定 |
オフセット入力式設定 A,Bモード オフセット設定 |
ダイレクト入力方式 A,Bモードそれぞれ ブースト側ダイレクト 入力独立設定 |
GAIN入力式設定 Aモード/Bモードそれ ぞれボリュームによるGAIN式独立設定 |
GAIN入力式設定 Aモード/Bモードそれ ぞれボリュームによるGAIN式独立設定定 |
GAIN入力式設定 Aモード/Bモードそれ ぞれボリュームによるGAIN式独立設定 |
GAIN入力式設定 Aモード/Bモードそれ ぞれボリュームによるGAIN式独立設定 |
ダイレクト入力方式 Highモード/Lowモード それぞれブースト側ダイレクト入力式独立設定 |
ダイレクト入力方式 Highモード/Lowモード それぞれブースト側ダイレクト入力式独立設定 |
ダイレクト入力方式 Highモード/Lowモード それぞれブースト側ダイレクト入力式独立設定 |
オフセット 機能 |
- | - | A,B,Cモード 独立調整 1%~199% |
A,B,Cモード 独立調整 1%~199% |
A,B,Cモード 独立調整 1%~199% |
A,Bモード 独立調整 0%~100% |
オフセット Aモード/Bモード 独立調整 10%~200% | オフセット Aモード/Bモード 独立調整 10%~200% | オフセット Aモード/Bモード 独立調整 10%~200% | オフセット Aモード/Bモード 独立調整 10%~200% ※1 | オフセット Aモード/Bモード 独立調整 10%~200% ※1 | ― | オフセット Highモード /Lowモード 独立調整 50%~150% | オフセット Highモード /Lowモード 独立調整 50%~150% |
過給圧設定 チャンネル |
4 | 4 | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 2 |
ピークホールド 機能 |
〇 | 〇 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ○ | ― | ― | ― |
スクランブル 機能 |
モード切替式 時間設定 0~60秒 |
0~+300Point式 時間設定 0~60秒 |
過給圧設定式 0~60秒 |
過給圧設定式 0~60秒 |
過給圧設定式 0~60秒 |
― | 過給圧設定式 時間設定 0~60秒 |
0~100 ポイント式 時間設定 0~40秒 |
0~100 ポイント式 時間設定 0~40秒 |
― | 0~100 ポイント式 時間設定 0~40秒 |
― | 過給圧設定式 時間設定 0~30秒 |
過給圧設定式 時間設定 0~30秒 |
ワーニング 機能 |
過給圧設定式 | 過給圧設定式 | 過給圧設定式 | 過給圧設定式 | 過給圧設定式 | 過給圧設定式 | 過給圧設定式 0.25(×100kPa) |
過給圧設定式 0.25(×100kPa) |
過給圧設定式 0.25(×100kPa) |
― | 過給圧設定式 0.25(×100kPa) |
― | 過給圧設定式 normal~3.0 (×100kPa) |
過給圧設定式 normal~3.0 (×100kPa) |
データロック (インヒビット) 機能 |
〇 | 〇 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ○ | ― | ○ | ○ |
ドロップブースト 機能 |
ワーニング時に下降させるオフセット値を任意に設定 | ワーニング作動時に 降下させるPoint値を 任意に設定 |
ワーニング作動時に 下降させるブースト を任意に設定 |
ワーニング作動時に 下降させるブースト を任意に設定 |
ワーニング作動時に 下降させるブースト を任意に設定 |
ワーニング時に下降 させるオフセット値 を任意に設定 |
ワーニング作動時に 下降させるブースト を任意に設定 |
― | ― | ― | ― | ― | ― | ― |
サンプリング タイム 設定 |
サンプリング時間 設定可能 |
サンプリング時間 設定可能 |
サンプリング時間 設定可能 |
サンプリング時間 設定可能 |
サンプリング時間 設定可能 |
― | サンプリング時間 設定可能 |
― | ― | ― | ― | ― | ― | ― |
アフターイメージ 設定 |
スロットルOFF時に ブーストピーク値を3秒間点滅可能 |
- | スロットルOFF時に ブーストピーク値を 3秒間点滅可能 |
スロットルOFF時に ブーストピーク値を 3秒間点滅可能 |
スロットルOFF時に ブーストピーク値を 3秒間点滅可能 |
スロットルOFF時に ブーストピーク値を 3秒間点滅可能 |
スロットルOFF時に ブーストピーク値を 3秒間点滅可能 |
― | ― | ― | ― | ― | ― | ― |
バーグラフ表示 | - | - | ブースト・エンジン 回転数・車速の中 から選択可能 |
ブースト・エンジン 回転数・車速の中 から選択可能 |
ブースト・エンジン 回転数・車速の中 から選択可能 |
― | ブースト・エンジン 回転数・車速の中 から選択可能 |
― | ― | ― | ― | ― | ― | ― |
マップ補正対応 | - | 3次元マップによる 過給圧特性 コントロール |
3次元マップによる 過給圧特性 コントロール |
3次元マップによる 過給圧特性 コントロール |
3次元マップによる 過給圧特性 コントロール |
― | 3次元マップによる 過給圧特性 コントロール |
― | ― | ― | ― | ― | 3次元マップによる 過給圧特性 コントロール |
― |
エンジン回転 入力対応 |
- | 1~8気筒 12000rpm |
1~8気筒 12000rpm |
1~8気筒 12000rpm |
1~8気筒 12000rpm |
― | 1~8気筒 12000rpm |
― | ― | ― | ― | ― | 1~12気筒 12000rpm |
― |
スロットル 入力対応 |
- | スロットル開度 に応じた 過給圧制御 |
スロットル開度 に応じた 過給圧設定方式 |
スロットル開度 に応じた 過給圧設定方式 |
スロットル開度 に応じた 過給圧設定方式 |
― | スロットル開度 に応じた 過給圧設定方式 |
― | ― | ― | ― | ― | スロットル開度 に応じた 過給圧設定方式 |
― |
車速入力対応 | - | 車速に応じた過給圧 制御~500km/h |
車速に応じた過給圧 制御~500km/h |
車速に応じた過給圧 制御~500km/h |
車速に応じた過給圧 制御~500km/h |
― | 車速に応じた過給圧 制御~300km/h |
― | ― | ― | ― | ― | 車速に応じた過給圧 制御~300km/h |
― |
通信機能 | - | EasyWriterによる データ編集 (PCとUSB接続) |
EasyWriterによる データ編集 ※3 |
EasyWriterによる データ編集 ※3 |
EasyWriterによる データ編集 ※3 |
― | EasyWriterによる データ編集 ※3 |
― | ― | ― | ― | ― | パワーライター システムによる データ編集 |
― |
備考 | TFT液晶1.7inch | TFT液晶2.4inch | TFT液晶2.4inch | TFT液晶2.2inch | ||||||||||
取扱い方一覧 | 詳細 | 詳細 | 詳細 ※2 | 詳細 ※2 | 詳細 ※2 | 詳細 ※2 | 詳細 ※2 | 詳細 ※2 | 詳細 ※2 | ― | 詳細 ※2 | 詳細 | 詳細 ※2 | 詳細 ※2 |
※1・・・シリアルNo.により異なります。詳しくはシリアル履歴を参照して下さい。
※2・・・配管及び配線方法については商品購入店もしくはサポートセンターまでお問い合わせ下さい。配管及び配線方法部分の説明書が必要な場合は取説サービスをご利用下さい。
※3・・・別売りのEasyWriterSetを使用する事によりパソコン上で簡単にセットアップが出来ます。
*価格は税抜き価格になります。
